Hantek Ht25 - Ignição Secundária Capacitiva (alta Volta)

Descrição

@
Características:
1.
Esta sonda de ignição automotiva é um tipo de sonda de capacitor indutivo que precisa ser usada em conjunto com um osciloscópio. 2.
Pode ser usado para testar a onda sobreposta secundária de ignição por faísca, parâmetros de onda sobrepostos, alcançando assim a detecção e diagnóstico da posição de ignição do motor. 3.
Faça com que a tensão de ignição de cada cilindro mude ao longo do tempo diretamente da tela do osciloscópio. 4.

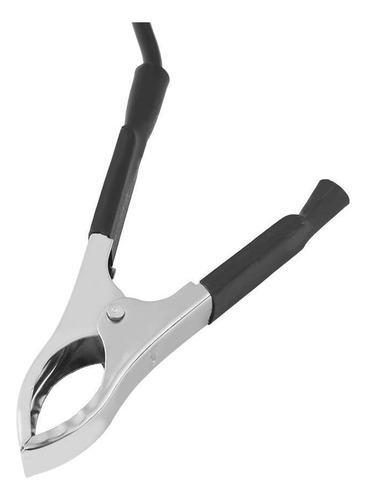

Esta linha de captação tem três extremidades, uma é BNC para conectar o osciloscópio, uma é um clipe para conexão à terra, uma é um clipe de captação, que é usado para conectar a linha de alta tensão. 5.
O clipe de captação é um atenuador usado para capturar atenuação de alta pressão para baixa pressão, protegendo assim o osciloscópio de choques elétricos.

Especificações:
Comprimento do cabo: 250 cm/98,42 polegadas
Peso: 155g

Ao usar, observe:
(1) Os clipes de teste não devem ser encaixados diretamente na vela de ignição, eles devem ser presos na conexão da vela de ignição do fio de isolamento para evitar rupturas e acidentes.
(2) Distanciar outra alta tensão a pelo menos 2 polegadas de distância, para que não ocorra interferência. (3) A atenuação do HT25A pode


alcance 5000:1; A linha principal de chumbo do HT25B tem 2,5 metros de comprimento e a atenuação pode chegar a 10000:1. O pacote inclui: 1 x sonda de ignição automática HT25
