Placa De Aquecimento Por Indução 1800w 40a Alta Eficiência B

Descrição

Placa de aquecimento por indução 1800W 40A Módulo de aquecimento por indução de baixa tensão de alta eficiência Flyback Driver Heater 1248V

Característica:

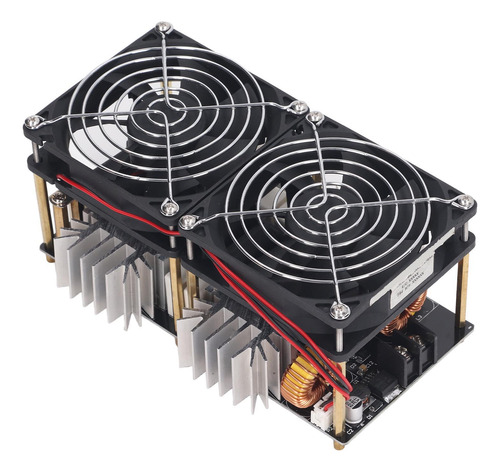

ÓTIMA DISSIPAÇÃO DE CALOR: Esta placa de aquecimento por indução adota um design de layout de PCB super grande e dissipador de calor, com ventilador silencioso, proporcionando boa dissipação de calor. SAÍDA DE COLUNA DE COBRE: A extremidade de saída usa três colunas de cobre M4 em paralelo, que podem ser conectadas a outras saídas, como pacotes de alta tensão. EXCELENTES COMPONENTES: o módulo de aquecimento por indução usa quatro IRFP260 e nove capacitores em ressonância paralela, com alta potência e
EFICIÊNCIA. ALTA POTÊNCIA: Este circuito de aquecimento por indução usa uma fonte de alimentação DC de baixa tensão de 12 a 48 V, com uma corrente máxima de 40 A e uma potência máxima de 1800 W. USO AMPLO: Pode ser usado por jogadores de bricolage para realizar tratamento térmico, como resfriamento e recozimento em peças pequenas, e também pode ser combinado com um cadinho de grafite para fundir metais, aquecendo de maneira uniforme e rápida.

Especificação:
Tipo de item: Placa de
material de aquecimento por indução: PCB, latão
Tensão de entrada: 12-48V, recomendado acima de 36V Requisitos de energia: Menos de 12V 10A, mais de 15V 15A



Capacitância: 9 x capacitores dedicados de 1200 V
Ventilador: Com um ventilador silencioso
Tubo de musgo: 4 x IRF260
Potência máxima: 1800 W Corrente máxima: 40 A Nota: 1. Durante o aquecimento por indução, a potência é muito alta. Além da placa PCB e dos componentes eletrônicos, a serpentina de aquecimento também gera uma grande quantidade de calor.
Para evitar queimar a serpentina de aquecimento e afetar todo o sistema, é necessário fornecer uma bomba de água de resfriamento para a serpentina de aquecimento; 2. Atenção deve ser dada ao usar a fonte de alimentação comutada. Como a fonte de alimentação de comutação de alta potência geralmente tem uma função de partida lenta, ou seja, a tensão de saída aumenta lentamente no início. Se a tensão for conectada ao circuito de aquecimento por indução antes de subir para 11V, o circuito não vibrará devido à tensão insuficiente, de modo que os tubos MOS dos dois lados serão conectados ao mesmo tempo e os componentes serão queimados.
Portanto, é necessário conectar o circuito de aquecimento por indução depois que a tensão da fonte de alimentação comutada estiver estável, você pode conectar um interruptor de ar entre a fonte de alimentação e a placa-mãe e esperar que a fonte de alimentação se estabilize antes de pressionar o interruptor de ar; 3. Este circuito tem requisitos muito rigorosos de fornecimento de energia.
Uma fonte de alimentação de 12V deve usar uma fonte de alimentação maior que 500W, 24V maior que 1000W, 36V maior que 1500W, 48V maior que 2000W (tensão de trabalho recomendada 48V); 4. Independentemente da tensão usada, desde que a corrente de trabalho permaneça abaixo de 40A, o circuito não queimará. Portanto, um fusível de 40A pode ser adicionado para preservar o circuito durante a operação de alta potência;
5.
É inevitável gerar calor durante a operação de alta potência, portanto, um ventilador deve ser usado para dissipar efetivamente o calor durante o trabalho; 6. A tensão de trabalho nunca deve ser inferior a 12V;
7.
Quando a máquina de aquecimento está funcionando, a serpentina de aquecimento gera alto calor e o resfriamento a água deve ser usado para resfriar a serpentina de aquecimento para evitar danos à placa-mãe devido às altas temperaturas; 8. O terminal de entrada de energia está marcado com pólos positivos e negativos, não faz a conexão reversa e proíbe absolutamente o uso de energia CA!
9. A serpentina de aquecimento pode se deformar durante o transporte, causando um curto-circuito entre as camadas.
Separe-a antes de conectar a placa-mãe, caso contrário, poderá ocorrer sobrecarga e a placa-mãe poderá se queimar; 10. Não ligue a placa sem carga (aqui, nenhuma carga se refere à saída não conectada a nenhuma carga; conectar a serpentina de aquecimento sem aquecer o objeto não é considerado sem carga); caso contrário, a placa emitirá ruído de alta frequência, queimará instantaneamente a placa-mãe e será completamente desmantelada!

Lista de pacotes:
1 x placa PCB
1 x tubo de cobre de 5 mm
