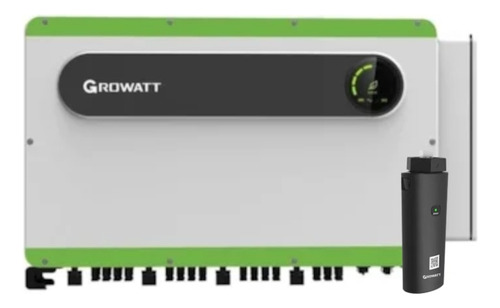

Inversor Solar Trifásico 75kw 220v 8mppt Growatt - Max75ktl3

Descrição

Especificações

Dados de entrada (CC)

Máxima potência fotovoltaica recomendada: 3500W

Máxima tensão CC: 550V

Tensão de partida: 80V

Faixa de tensão de MPPT: 65 - 550V / 360V

Corrente máxima de entrada: 13A

Máxima corrente curto-circuito por MPPT: 16A

Número de MPPT / strings por MPPT: 1/1

Saída (CA)

Potência nominal de saída CA: 2500W

Potência aparente máxima de CA: 2500VA

Corrente máxima de saída: 11,9A

Tensão nominal de saída Ca (Faixa): 220V (180V - 280V)

Frequência de rede CA (Faixa): 50/60Hz

Fator de potência ajustável: 0,8i - 0,8c

THDI: <3%

Conexão CA: Fase única

Eficiência

Máxima eficiência: 97,6%

Eficiência europeia: 97%

Dispositivos de proteção

Proteção de polaridade reversa: Sim

Interruptor CC: Sim

Proteção de sobretensão CC/CA: DPS tipo II

Monitoramento de resistência de isolação: Sim

Proteção curto-circuito CA: Sim

Monitoramento de falha de terra: Sim

Monitoramento de grade: Sim

Proteção anti-ilhamento: Sim

Unidade de monitoramento de corrente residual: Sim

Dados gerais

Dimensões: 274 x 254 x 138mm

Peso: 6,2kg

Faixa de temperatura de operação: -25ºC ~ +60ºC

Altitude: 4000m

Autoconsumo à noite: <0,5W

Topologia: Sem transformador

Resfriamento: Resfriamento natural

Grau de proteção: IP65

Humidade relativa: 100%

Características

Conexão CC: H4 / MC4

Conexão CA: Conector

Interfaces: RS485, USB

Usos Mais Comuns

Usos mais comuns em sistemas On-Grid

• Instalação em sistema conectado à rede (Grid-Tie) em residências e empresas para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;

• Utilização em sistema conectado à rede pública (Grid-Tie) em empresas e comércios para consumo simultâneo, reduzindo o uso da energia da concessionária;

Compatibilidade do microinversor por tipo de rede

Configuração da rede Compatibilidade Conexão
127V
Monofásico X X
220V
Monofásico
220V/127V
Bifásico
220V/127V
Trifásico
380V/220V
Trifásico

Acessórios

• Medidor inteligente para realizar uma auditoria da conta de luz e fazer monitoramento remoto em tempo real da energia gerada, consumida, importada e exportada para a rede da concessionária.

• Painel solar para capturar a radiação solar e produzir energia elétrica.

• Cabos e conectores para realizar a ligação conexão dos painéis solares ao inversor e quadro elétrico de forma segura.

• String box para proteger o sistema fotovoltaico contra raios e surtos elétricos.

• Suportes para fixação dos módulos com instalação segura no telhado ou solo.

Itens Inclusos

1 Inversor solar Growatt do modelo MIC2500TL-X;

1 Suporte de montagem;

1 Guia rápido de instalação;

1 Conector de sinal;

3 Parafusos autoatarraxantes;

2 Parafuso com trava de segurança;

3 Tubos de expansão de plástico;

1/1 Terminais FV+/FV-;

1/1 Terminais metálicos FV+/FV-;

1 Conector CA;

1 Desinstalar sinal ou ferramenta de conexão CA;

1 Desinstalar a ferramenta PV.
