Kit Cnc Shield V3 Impressora 3d Compatível Com Arduino A4988

Descrição

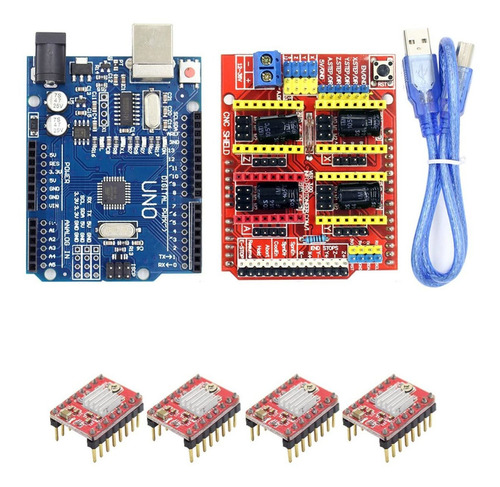

Kit Cnc Shield V3 Com Placa Uno e Drive A4988.

Conteúdo do Kit;
04 - Driver A4988 com Dissipador de Calor.
01 - Placa Uno SMD Compatível.
01 - Cabo USB de Alta Qualidade Para Conexão.
01 - Shield CNC V3

-O CNC Shield é uma placa de expansão para drivers de motores de passo ideal para montar sua impressora 3D ou máquina CNC utilizando o Arduino Uno como placa principal. O CNC Shield suporta até 4 drivers A4988 ou DRV8825, fornecendo capacidade de controle para os 4 eixos (X,Y, Z, A). O eixo A pode duplicar um dos eixos X, Y, Z ou fazer um quarto eixo completo com firmware personalizado usando D12 e D13. Possui 2 conectores para adicionar sensores de fim de curso para cada eixo, botão de reset e conector para cooler.
-A tensão de operação lógica do driver é de 3~5,5V conectados nos pinos VDD e GND, com capacidade de controlar motores de 8~35V e 2A por bobina (4A de pico), trabalhando em até cinco resoluções de passos: Full-Step, Half-Step, 1/4-Step, 1/8-Step e 1/16-Step.

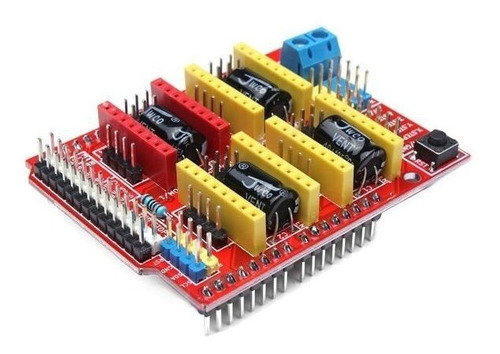

CARACTERÍSTICAS DA CNC SHIELD V3:
- Marca: OEM
- CNC Shield V3;
- Ideal para Impressoras 3D e Máquinas de Gravação;
- Compatível com Arduino UNO;
- 4 Slots para Drivers Motor de Passo A4988 ou DVR8825;
- Compatível GRBL 0,8 ° C;
- Suporte para 4 eixos (X, Y, Z, A);
- Possui 2 conectores fim de curso por eixo;
- Possibilita conexão com cooler;
- Possibilita ligação e direção do Spindle;
- Bornes a parafuso para alimentação externa;
- Simples conexão;
- Alta eficiência e resultados.
- Modelo: CNC Shield V3
- Compatibilidade: Arduino UNO;
- Compatibilidade dos Slots: Drivers A4988 ou DVR8825;
- Dimensões (CxLxE): 68x54x12mm;
- Peso: 30g;
- Peso com embalagem: 40g.

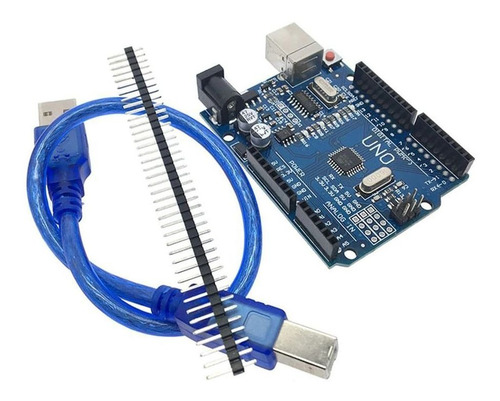

CARACTERÍSTICAS DA PLACA UNO SMD:
- Marca: OEM
- Arduino Uno SMD Compatível;
- Sistema microcontrolado;
- Ideal para iniciantes junto a sistemas microcontroladores;
- Maior facilidade de uso;
- Ótima relação de custo x benefício;
- Compatível com todos os sensores e bibliotecas do Arduino Uno;
- Mesma pinagem do Arduino Uno;
- Modelo: UNO SMD;
- Microcontrolador: ATmega328;
- Tensão de funcionamento: 5V;
- Tensão de entrada (recomendada): 7-9V;
- Limite de tensão: 6 a 20 Volts;
- Saídas digitais I/O Pin: 14 (dos quais 6 oferecem saída PWM);
- Saídas analógicas 3.3V Pin: 6;
- Corrente DC por I/O Pin: 40mA;
- Corrente DC para Pin: 50mA;
- Flash memory: 32Kb (ATmega328);
- SRAM: 2Kb (ATmega328);
- EEPROM: 1Kb (ATmega328);
- Clock Speed: 16MHz;
- Dimensões(CxLxA): 68x53x10mm.
- Peso: 24g;

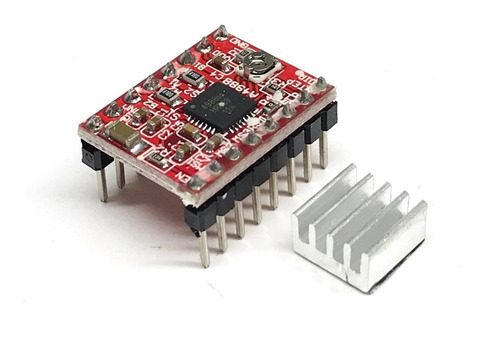

CARACTERÍSTICAS DO DRIVE A4988:
- Marca: OEM
- Driver Motor de Passo A4988;
- Controle de passos e direção;
- Ideal para o controle de microstepping;
- Indicado para motores bipolares;
- Até 5 resoluções diferentes de passos: passo cheio, meio passo, um quarto de passo e um dezesseis avos de passo;
- Proteção contra sobrecarga de corrente e curto-circuito;
- Acompanha dissipador de calor;
- Chip: A4988;
- Tensão lógica: 3,5 a 5V;
- Tensão saída motores: 8 a 35V;
- Resoluções: 1/1, 1/2, 1/4, 1/8 e 1/16-passos;
- Dimensões (CxLxE): 20x15x2mm;
- Peso: 2g;
- Peso com embalagem: 4g.

ACOMPANHA;
04 - Driver A4988 com Dissipador de Calor.
01 - Placa Uno SMD Compatível.
01 - Cabo USB de Alta Qualidade Para Conexão.
01 - Shield CNC V3.
