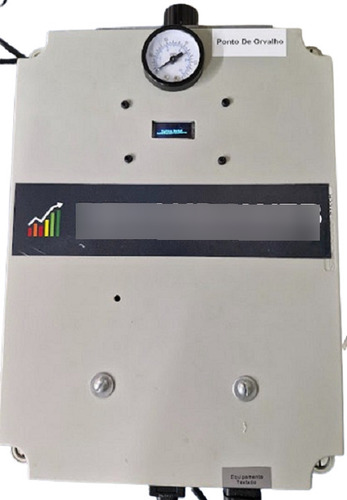

Medidor Transmissor Ponto Orvalho Umidade - Online

Descrição

Equipamento para medir e monitorar online o Ponto de Orvalho de Ar Comprimido, evitando perdas de equipamentos e falhas de processo produtivo, com sistema de alertas pelo App DemandaWeb, email, push ou Telegram.
Ponto de orvalho é a temperatura até a qual o ar deve ser resfriado para que o vapor de água presente condense na forma de orvalho ou geada.
Em qualquer temperatura há uma quantidade máxima de vapor de água que o ar consegue manter. Essa quantidade máxima é chamada de pressão de saturação do vapor de água.
Adicionar mais vapor de água resulta em condensação.
Como é que a água entra no Ar comprimido?
Quanto maior for a Temperatura e o Volume, mais vapor de água o ar pode absorver. Inversamente, o ar comprimido tem menos capacidade de reter o vapor de água.
Um Compressor comprime o ar ambiente atmosférico para uma fração do seu volume original.
Num determinado ponto do processo de compressão, o teor de água do ar excede a capacidade do ar de se ligar ao vapor de água.
O ar fica saturado e parte da água precipita-se sob a forma de condensado.
Ao baixar ainda mais a Temperatura, condensa-se ainda mais água. Isto significa que a umidade relativa à saída de um Compressor é sempre de 100% e que também existem gotículas de água no ar de saída.
A quantidade de líquido que se perde sob Pressão pode ser considerável
Por exemplo, um Compressor de 30 kW com uma umidade de 60% e uma temperatura ambiente de 20°C descarrega 20 litros na linha de ar comprimido em oito horas.
Com grandes compressores, o valor é muitas vezes superior.
Efeitos do teor de umidade

Dependendo das aplicações, o Ar Comprimido tem diferentes requisitos.
A manutenção de um determinado teor de umidade é um pré-requisito para que todo o sistema funcione sem problemas a longo prazo.
A maior parte dos dutos de ar comprimido são feitas de aço ou de aço não galvanizado.
Como a taxa de corrosão aumenta acentuadamente a partir de uma umidade relativa de 50%, este valor não deve ser excedido em circunstância alguma.
No caso das tubulações não galvanizadas, a corrosão forma-se com o tempo em caso de umidade elevada. Com o tempo, a ferrugem descasca-se e migra para os pontos de tomada.
As consequências são, por exemplo, bocais bloqueados, elementos de controle defeituosos e paradas de produção.
As manutenções dispendiosas e os Intervalos de Manutenção curtos são inevitáveis.
Para além do problema da corrosão e das consequências acima descritas, a quantidade de umidade tem uma influência direta na qualidade dos produtos finais.
Que problemas podem surgir se o teor de umidade for demasiado elevado?
Eis alguns exemplos que ocorrem frequentemente na prática:
• Os produtos higroscópicos (especiarias, açúcar, etc.) colam-se uns aos outros durante o transporte através do sistema de transporte pneumático
• Formação de bolhas durante os processos de pintura e revestimento
• Os furos podem ficar bloqueados pelo pó transportado
• As válvulas de controle congelam no inverno em pavilhões não aquecidos
Qual o efeito da pressão sobre o ponto de orvalho?
A compressão do ar aumenta a pressão de vapor de água e, assim, o ponto de orvalho.
É importante levar isso em consideração se você for liberar o ar para a atmosfera antes de realizar uma medição.
O ponto de orvalho no ponto de medição será diferente do ponto de orvalho no processo.
Qual é a faixa comum do ponto de orvalho?
As temperaturas de ponto de orvalho encontradas no ar comprimido ficam entre a temperatura ambiente e -80 °C em casos especiais.
Sistemas de compressão sem recursos de secagem do ar tendem a produzir ar comprimido que é saturado à temperatura ambiente.
Sistemas com secadores por refrigeração passam o ar comprimido por um trocador de calor, fazendo com que a água condense fora da corrente de ar.
Esses sistemas normalmente produzem ar com ponto de orvalho de no máximo 5 °C. Sistemas de secagem por dessecante absorvem o vapor de água da corrente de ar e podem produzir ar com ponto de orvalho de -40 °C ou mais seco, caso necessário.
Funcionamento do equipamento DWEB018
O equipamento funciona liberando uma amostra de ar comprimido a cada 15 minutos através de uma eletroválvula interna acionada por um relê,
Dessa forma o ar comprimido é liberado sendo então direcionado ao sensor para que este possa ler a quantidade de umidade presente na amostra.
Além da leitura da umidade também é efetuada a medição da temperatura do ar comprimido em tempo real.
Após obter os dados acima o sistema utiliza a “Fórmula de Magnus” para calcular o ponto de orvalho
Funcionamento do equipamento DWEB018
O equipamento funciona liberando uma amostra de ar comprimido a cada 15 minutos através de uma eletroválvula interna acionada por um relê,
Dessa forma o ar comprimido é liberado sendo então direcionado ao sensor para que este possa ler a quantidade de umidade presente na amostra.
Além da leitura da umidade também é efetuada a medição da temperatura do ar comprimido em tempo real.
Após obter os dados acima o sistema utiliza a “Fórmula de Magnus” para calcular o ponto de orvalho

Garantia de fábrica: 6 meses
