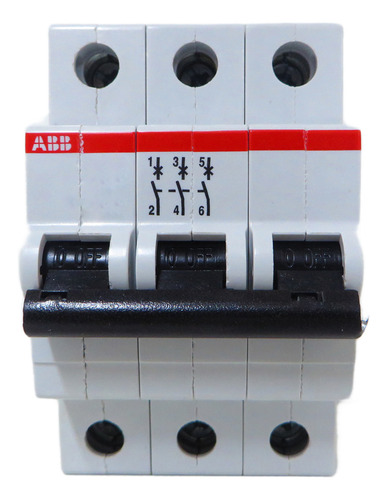

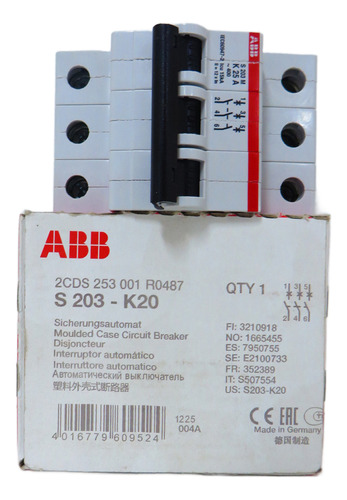

Minidisjuntor Tripolar - S203-k20 - Abb

Descrição

Técnico
Padrões:
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
Característica de tropeço:
K
Tensão operacional nominal:
de acordo com IEC 60898-1 400 V AC
de acordo com IEC 60898-1 400 V
de acordo com IEC 60947-2 440 V AC
Tensão operacional:
Máximo (incl. tolerância) 440 V AC
Tensão nominal de isolamento (Ueu):
de acordo com IEC/EN 60664-1 440 V
Tensão suportável de impulso nominal (Udiabrete):
4 kV
a 2000 m 5 kV
ao nível do mar 6,2 kV
Tensão de teste dielétrico:
50/60 Hz, 1 min: 2 kV
Tipo de tensão de entrada:
BI
Corrente nominal (In):
20 UMA
Capacidade nominal de curto-circuito:
(AM) 6 kA
(CC) 6 kA
(400 V CA) 6 kA
(400 V) 6 KA
Capacidade nominal de interrupção de curto-circuito final (Icom):
(230 V AC) 20 kA
(400 V CA) 10 kA
(440 V CA) 10 kA
(230 V) 20 kA
(400 V) 10 kA
Corrente nominal condicional de curto-circuito (INc):
(230 V) 20 kA
(400 V) 20 kA
Capacidade nominal de interrupção de curto-circuito de serviço (ICs):
(230 V CA) 15 kA
(400 V CA) 7,5 kA
(440 V CA) 7,5 kA
Frequência (f):
50 Hz
Frequência nominal (f):
50 / 60 Hz
Perda de energia:
8,1 Watts
em condições de operação nominal por pólo 2.7 W
Conexão da fonte de alimentação:
Arbitrário
Indicação de posição de contato:
Vermelho LIGADO / Verde DESLIGADO
Classe de limitação de energia:
3
Resistência elétrica:
Ciclo de 20000 CA
Resistência mecânica:
Ciclo 20000
Número de postes protegidos:
3
Número de pólos:
3
Categoria de sobretensão:
III
Binário de aperto:
2,8 N·m
Tipo de apoio:
Trilho DIN
Tipo de terminal de parafuso:
Terminal de elevação de cilindro bidirecional à prova de falhas
Marcação do atuador:
E/S
Material do atuador:
Grupo de isolamento II, preto, selável
Material da caixa:
Grupo de isolamento II, RAL 7035
Montagem na calha DIN:
TH35-15 (trilho de montagem de 35 x 15 mm) de acordo com IEC 60715
TH35-7.5 (trilho de montagem de 35 x 7,5 mm) de acordo com IEC 60715
Posição de montagem:
qualquer
Chave de fenda recomendada:
Pozidriv 2
Acessórios disponíveis:
Sim
Capacidade de conexão:
Barramento 10 / 10 mm²
Flexível com ponteira 0,75 ... ² de 25 milímetros
Flexível 0,75 ... ² de 25 milímetros
Rígido 0,75 ... ² de 35 milímetros
Rígido 0,75 ... ² de 35 milímetros
Encalhado 0,75 ... ² de 35 milímetros
Tamanho da instalação:
de acordo com DIN 43880 1
Comprimento de decapagem do fio:
12,5 milímetros
Tipo de terminal:
Terminais de parafuso

Garantia do vendedor: 12 meses
