Módulo Bluetooth Hc 05

Descrição

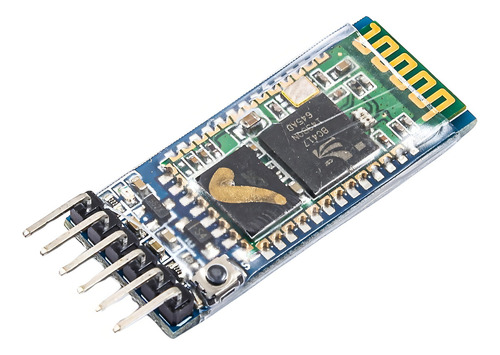

O Módulo Sem Fio Bluetooth Serial HC-05 é um versátil módulo de comunicação que permite a comunicação serial sem fio entre dispositivos por meio do Bluetooth. É comumente utilizado em projetos de eletrônica e aplicações que requerem transferência de dados sem fio, como sistemas de controle remoto, registro de dados e redes de sensores sem fio. O módulo opera em uma faixa de tensão de alimentação de 3,6V a 6V, com um regulador LDO (Low Drop-Out) integrado que fornece uma tensão de saída estável de 3,3V para seus componentes internos. Ele suporta comunicação serial em nível lógico de 3,3V e possui seis pinos para diversas funções, incluindo monitoramento de estado, transmissão e recepção de dados, terra, alimentação de tensão e habilitação/desabilitação do módulo. Além disso, inclui um botão que permite entrar no modo de comando AT para configurar as configurações do módulo.

Especificações do Módulo Sem Fio Bluetooth Serial HC-05:

- Tensão de Alimentação: 3,6V a 6V (regulada para 3,3V pelo regulador LDO integrado).
- Nível de Tensão dos Dados: Opera em nível lógico de 3,3V.

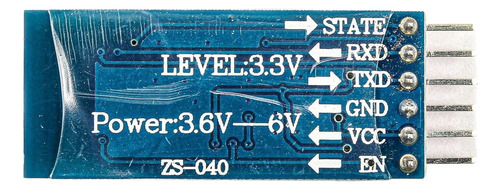

- Interface: O módulo possui seis pinos:
- State (Monitoramento de estado)
- RX (Receber dados)
- TX (Transmitir dados)
- GND (Terra)
- VCC (Alimentação de tensão)
- EN (Controle de habilitação/desabilitação)

- Modo de Comando AT: Inclui um botão que, ao ser pressionado durante a inicialização, permite entrar no modo de comando AT para configurar as configurações do módulo.
- Versão Bluetooth: Suporta Bluetooth 2.0+EDR (Taxa de Dados Aprimorada).
- Alcance de Comunicação: Alcance de comunicação típico de até 10 metros (pode variar dependendo de fatores ambientais).
- Taxa de Dados: Suporta taxas de dados ajustáveis de Assíncrono: 2,1Mbps (Máx) / 160 kbps, Síncrono: 1Mbps/1Mbps.
- Modo de Comunicação: Pode operar nos modos mestre e escravo.
- Dimensões: 43x16mm

Recursos do Módulo Sem Fio Bluetooth Serial HC-05:

- Comunicação Versátil: Permite a comunicação serial sem fio por Bluetooth, tornando-o adequado para diversas aplicações.
- Configuração Fácil: O modo de comando AT permite configurar as configurações e comportamentos do módulo de forma simples.
- Ampla Faixa de Tensão: Opera em uma faixa de tensão de 3,6V a 6V, com um regulador integrado que fornece 3,3V estáveis.
- Funciona em nível lógico de 3,3V, tornando-o adequado para a maioria dos microcontroladores.

Dica de Uso:

Certifique-se de que o módulo seja alimentado dentro da faixa de tensão especificada (3,6V a 6V) e que os níveis lógicos sejam adequados para seu microcontrolador ou sistema.
Consulte a folha de dados ou a documentação do módulo para obter uma lista de comandos AT e suas descrições ao configurar suas configurações.

Cuidado:

Manuseie o módulo com cuidado para evitar danos a seus componentes e pinos.
Tenha cuidado ao usar o modo de comando AT para evitar alterações não desejadas na configuração.
