Modulo Can Bus Mcp2515 Tja1050 Obdii Serve Para Arduino

Descrição

Módulo de Comunicação CAN BUS SPI - MCP2515 XL1050 OBDII Arduino.

- O Módulo CAN BUS Arduino MCP2515 é um módulo eletrônico desenvolvido especialmente para integrar projetos eletrônicos integrados a microcontroladores Arduino, por exemplo, à rede CAN.
- A rede CAN é um modo de comunicação de máquinas modernas muito utilizadas na área industrial devido a alta confiabilidade, longa distância e a velocidade média de comunicação, sendo encontrada também em aparelhos para diagnóstico automotivo.
- O Módulo Can Bus Arduino apresenta excelente desempenho e resultados devido a presença do controlador CAN MCP2515, o qual possui interface SPI, além de contar com o transceptor XL1050 integrado à placa.

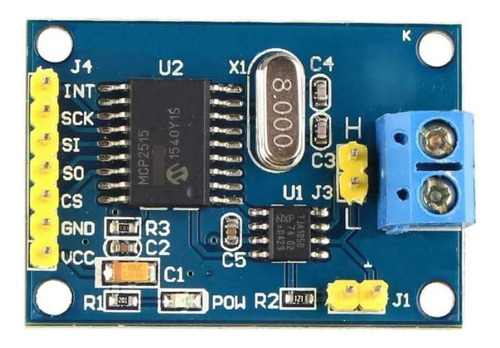

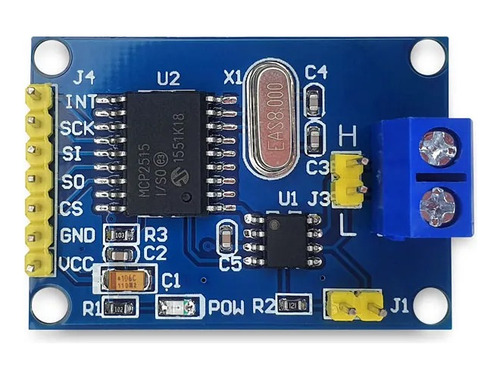

- Fisicamente o Módulo CAN BUS Arduino MCP2515 possui quatro perfurações para fixação, além de contar com um conjunto de sete pinos variados (especificados na placa) e um par de bornes a parafuso para conexão.
- Certamente o Módulo CAN BUS Arduino MCP2515 é modelo mais indicado para projetistas e hobistas que querem dar os primeiros passos no mundo CAN. Importante destacar que a conexão é feita por meio dos pinos alto (OBDII 6) e pinos baixo (OBDII 14), permitindo acesso a diversas informações, entre elas, rotação do motor e velocidade do veículo.

CARACTERÍSTICAS:
- Módulo CAN BUS Arduino MCP2515;
- Interface SPI de alta velocidade (10 MHz);
- Compatível com Arduino, PIC, Raspberry Pi, etc;
- Ideal para comunicação com máquinas modernas;
- Alta confiabilidade;
- Transceptor XL1050 integrado à placa;
- Perfurações na placa para fixação;
- Ideal para dar os primeiros passos no mundo CAN;
- Conexão é feita por meio dos pinos OBDII;

ESPECIFICAÇÕES:
- Modelo: HW-184;
- Chip: MCP2515;
- Tensão de alimentação: 5VDC;
- Corrente de trabalho: 5mA (1 uA em espera);
- Campo de dados: 0-8 bytes;
- CAN v2.0b em 1 Mb/s;
- Dimensões (CxLxE): 40x28x11mm;
- Peso: 7g;
- Peso com embalagem: 9g.

Sem garantia
