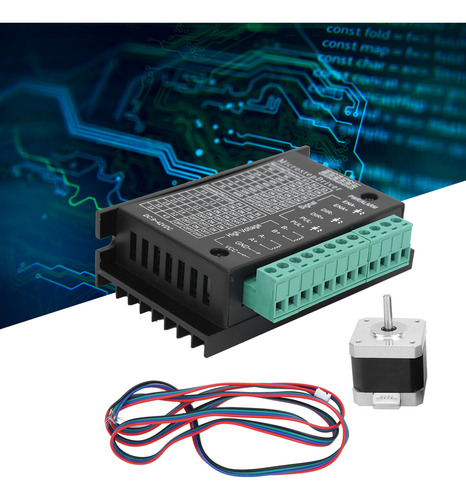

Módulo De Componentes Eletrônicos Do Conjunto De Acionamento

Descrição

Característica:
1.

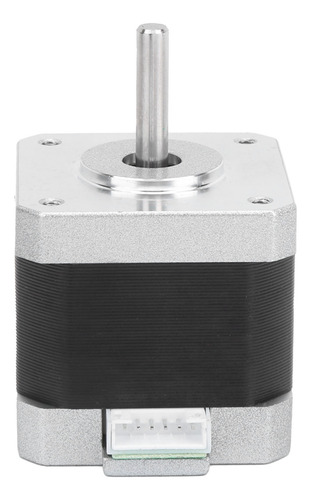

O fio do motor é feito de fio esmaltado de cobre puro, que é feito pelo processo de enrolamento. 2.
O aço é disposto uniformemente, o aumento da temperatura do motor é menor e não haverá deformação e ruído no transporte de longo prazo. 3. O uso de material de rolamento de aço silício, forte e durável, tem uma longa vida útil.
4.
A superfície é revestida com cola de rotor importada e o aço silício têxtil é oxidado para reduzir as rebarbas após a moagem. 5.


Em comparação com o mesmo período na indústria, a torção do motor é maior, a saída é mais estável e o ruído é menor.

Especificação:

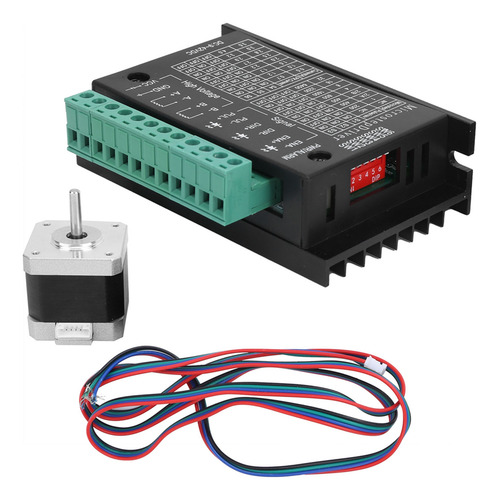

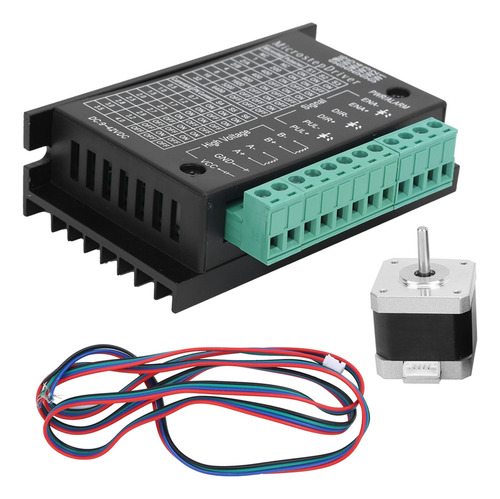

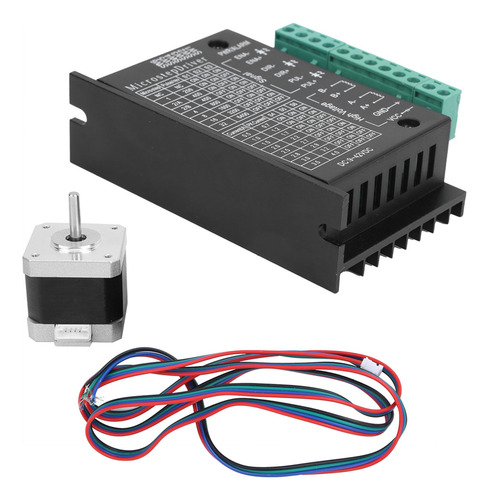

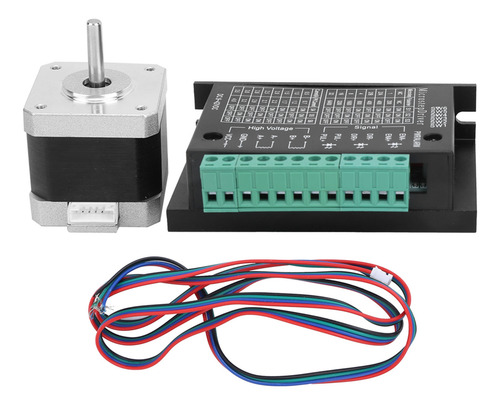

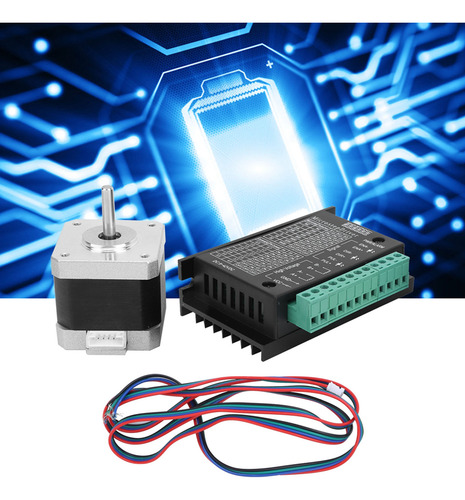

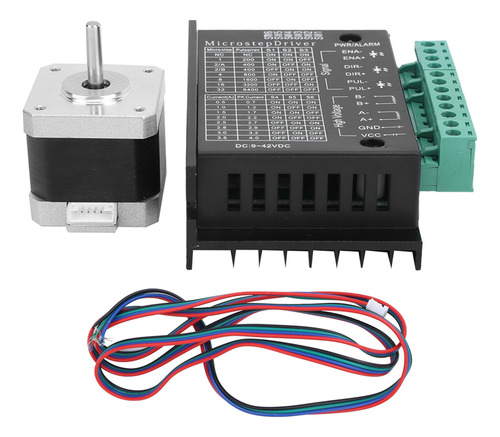

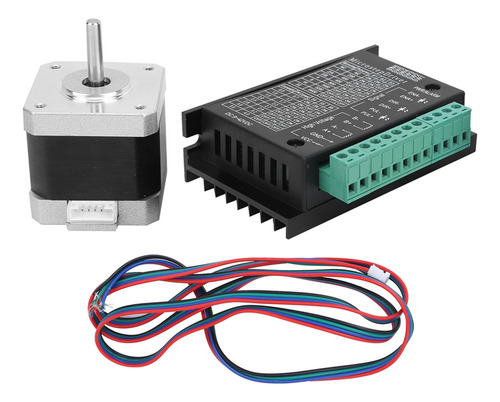

Tipo de item: conjunto de acionamento de motor de passo de 42 fases: 2
Tensão nominal: DC3.6V
Resistência de fase (20 graus centígrados): 2,4 x (1 mais ou menos 15%) /fase
Mantenha a torção: maior ou igual a 420 mN. m
Direção (observando a extensão do eixo): A-AB-B-CW Frequência máxima de operação sem carga: maior ou igual a 1900 PPS Força elétrica: AC600V/1mA/1s Momento de






Inércia: 57,3g. c M Milímetros
Ângulo de passo: 1,8 graus mais ou menos 0,09 graus
Corrente nominal: DC 1,5 A/fase
Indutância (1 kHz): 3,7 (1 mais ou menos 20 por cento) MH/fase
Posicionamento Torsão: 15 mN.m REF.
Frequência máxima de partida sem carga: maior ou igual a 1500 PPS
Resistência de isolamento: 100 M2 (DC 500V) Classe de isolamento:
Classe B: Aprox. 23,5 mm/0,9 em 18 mm/0,7 em 2 mm/0,1 em 4,5 mm/0,2 em 22 mm/0,9 em 9,4 mm/0,4 em 42,3 mm/1,7 em 31 mm/1,2 em 16,2 mm/0,6 polegadas Lista de pacotes:

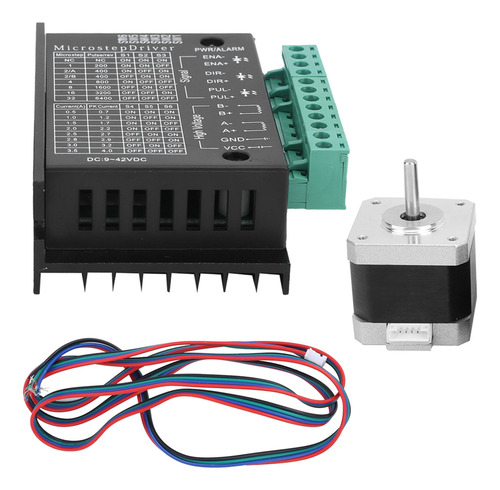

1 x Motor 1 x Unidade 1 x Linha
