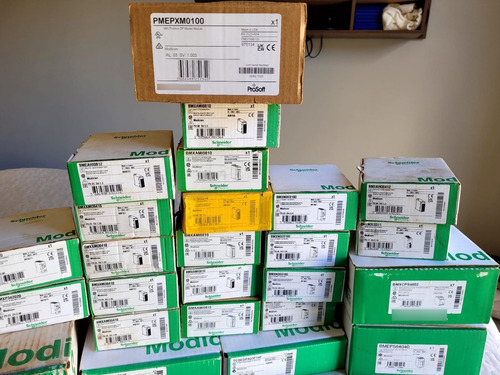

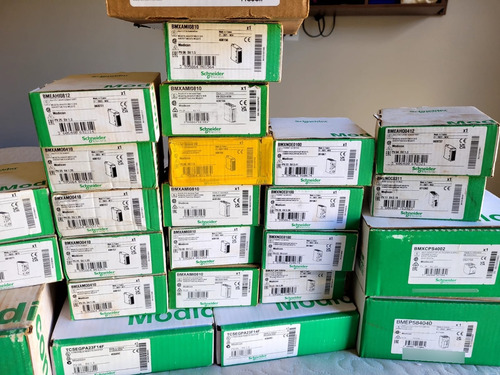

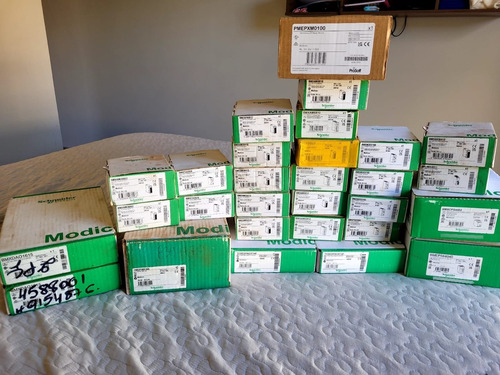

Módulo Modicon X80 Bmxami0810

Descrição

Linha de produto Modicon X80
Tipo de produto ou componente Módulo de entrada analógica
Conexão elétrica 28 vias Borne / Isolation between channels Isolado
Nível de entrada Nível alto / Número de entrada analógica 8
Tipo da entrada analógica Corrente +/- 20 mA
Corrente 0..20 Ma / Corrente 4...20 mA / Tensão +/- 10 V
Tensão +/- 5 V / Tensão 0..10 V / Tensão 0..0,5 V / Tensão 1..0,5 V
Conversão analógica/digital 16 bits
Resolução de entrada analógica 15 bits + sinal / Sobrecarga permitida em entradas
+/- 30 mA 0..20 mA / +/- 30 mA 4...20 mA / +/- 30 V +/- 10 V / +/- 30 V +/- 5 V
+/- 30 V 0..10 V / +/- 30 V 0..0,5 V / +/- 30 V 1..0,5 V / +/- 30 mA +/- 20 mA
Impedância de entrada 10 MOhm em modo de tensão
250 Ohm + 3.6....50 Resistência de protecção interna Ohm no modo actual
Precisão da conversão interna do resistor 0,1% - 15 ppm/°C
Tipo de filtro Filtragem digital de primeira ordem
Tempo do ciclo de leitura rápida 1 ms + 1 ms x número de canais utilizados
Tempo do ciclo de leitura nominal 9 ms para 8 canais

Sem garantia
