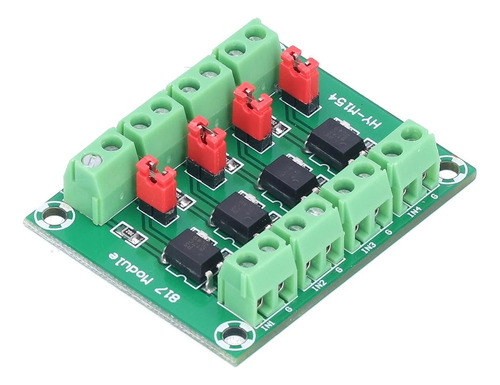

Módulo Optoacoplador 4 Canais Pc817

Descrição

O Módulo Optoacoplador de 4 Canais PC817 é uma excelente solução para isolar circuitos de controle (como o Arduino) de circuitos de potência (como relés ou motores). A seguir, veja como utilizá-lo corretamente em seus projetos.

Entendendo o Módulo PC817
O que é um Optoacoplador?

Um optoacoplador contém um LED e um fototransistor internos.
O LED é ativado pelo sinal de entrada, enquanto o fototransistor fornece o sinal de saída correspondente, garantindo isolamento elétrico entre os dois circuitos.
Função Principal:
O isolamento evita que ruídos ou sobretensões do circuito de potência prejudiquem o circuito de controle, como o Arduino.

Pinos do Módulo:

Entrada (Lado de Controle):
IN: Recebe o sinal de controle (3,6V a 24V).
GND: Terra do sinal de entrada.
Saída (Lado de Potência):
OUT: Saída do fototransistor.
GND: Terra da saída.
Jumper: Cada canal possui um jumper que pode conectar ou separar os GNDs de entrada e saída.

Tensões Suportadas:

Entrada: 3,6V a 24V DC.
Saída: 3,6V a 30V DC.

Limitações de Corrente:

Corrente máxima de saída: 50mA. Para cargas maiores, use um transistor ou MOSFET externo.

Como Conectar ao Arduino
Materiais Necessários:

Placa Arduino (UNO, Nano ou Mega).
Módulo Optoacoplador de 4 canais PC817.
Fonte de alimentação adequada para os circuitos de entrada e saída.
Carga (como um relé, LED ou motor).

-Dicas Importantes

Corrente Limitada: Para cargas acima de 50mA, utilize um transistor ou MOSFET para amplificar a corrente.
Frequência Máxima: O PC817 suporta até 4kHz; não é adequado para sinais acima dessa frequência.
Configuração de Jumper: Ajuste os jumpers conforme a necessidade para conectar ou isolar os GNDs de entrada e saída.
Verifique a Polaridade: Certifique-se de conectar corretamente os polos positivo e negativo dos circuitos.
