Módulo Sensor Ultrassonico Hc Sr04 Arduino Pic Raspberry

Descrição

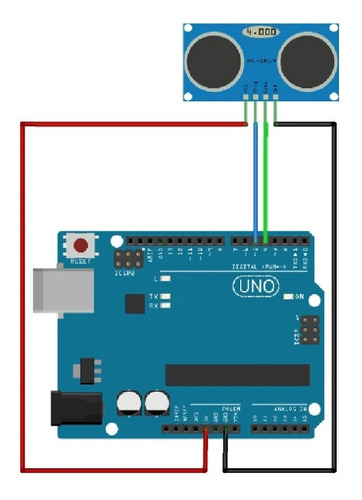

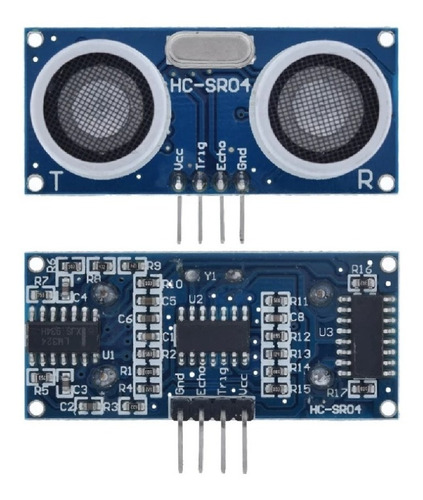

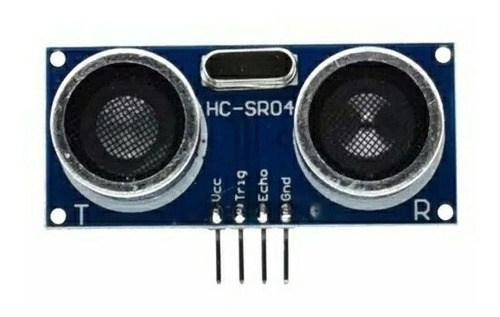

O Sensor de Distância Ultrassônico HC-SR04 é capaz de medir distâncias de 2cm a 4m com ótima precisão e baixo custo. Este módulo possui um circuito pronto com emissor e receptor acoplados e 4 pinos (VCC, Trigger, ECHO, GND) para medição.

Funcionamento: Para começar a medição, é necessário alimentar o módulo e colocar o pino Trigger em nível alto por mais de 10us. Assim, o sensor emitirá uma onda sonora que, ao encontrar um obstáculo, rebaterá de volta em direção ao módulo. Durante o tempo de emissão e recebimento do sinal, o pino ECHO ficará em nível alto. O cálculo da distância pode ser feito de acordo com o tempo em que o pino ECHO permaneceu em nível alto após o pino Trigger ter sido colocado em nível alto.

Distância = [Tempo ECHO em nível alto * Velocidade do Som] / 2

A velocidade do som pode ser considerada idealmente igual a 340 m/s, logo o resultado é obtido em metros se considerado o tempo em segundos. Na fórmula, a divisão por 2 deve-se ao fato de que a onda é enviada e rebatida, ou seja, ela percorre 2 vezes a distância procurada.

Especificações:
- Alimentação: 5V DC
- Corrente de Operação: 2mA
- Ângulo de efeito: 15°
- Alcance: 2cm ~ 4m
- Precisão: 3mm

Medidas:
C: 45.3mm
L: 26.1mm
A: 15.4mm
P: 7.76g
