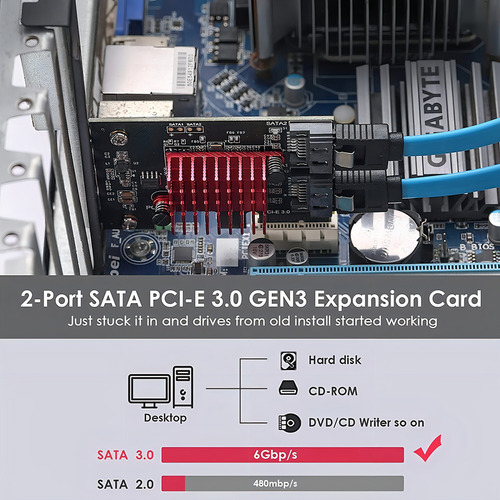

Placa Adaptadora 2 Portas Sata 3 6gbps Pci-e X1 X2 X4 X8 X16

Descrição

Descrição do item:

1. Compatível com a especificação Serial ATA 3.0, retrocompatível com SATA2.0 SATA1.0.
2. Conformidade com as especificações PCI-Express v2.0, retrocompatível com PCI-Express v1.0.
3. Suporta velocidades de comunicação de 6.0Gbps, 3.0Gbps e 1.5Gbps.
4. Suporta Gen 1i, Gen 2i, Gen 2m, Gen 2x e Gen 3i.
5. Suporta duas portas SATA.
6. Suporta AHCI 1.0 e modos IDE.
7. Suporta fila de comando nativo (NCQ)
8. Suporta porta multiplicador FIS baseado interruptor ou comando baseado interruptor.
9. Suporta plugue quente e troca quente.
10. Compatível com SATA 6G, 3G e 1.5G discos rígidos

Especificação:
Interface do produto: PCI-E 1X 4X 8X 16X
Chipest: JMS582B
Especificação do apoio: SATA3.0 7pin
Interface de ônibus: slot PCI-Express x1
Interface de extensão: 2 interfaces SATA3.0
Requisitos do sistema: há um entalhe disponível do PCI Express x1, ao apoiar PCI-E x2 x4 x8 x16
Sistema operacional: Windows10/8/7 (32/64 bit) /Vista (32/64 bit) /XP/2003/2008/Linux

Lembrete: a velocidade está relacionada a muitos fatores: configuração do computador, largura de banda do slot, disco rígido em si,

O ambiente da plataforma e o software de medição da velocidade afetarão a velocidade. Todos os cartões de expansão nesta loja não são garantidos

Quanta velocidade você pode conseguir no uso real.

Se você quiser o chamado de alta velocidade, por favor mude a placa-mãe diretamente.

1. O melhor efeito pode ser conseguido com cabo de dados SATA3.0

2. PCI-E deve ter um slot acima de v2.0 (Gen2), se v1.0 (Gen1), a velocidade é

140M-200M, PCI-E se é x1 ou x16, contanto que seja versão v2.0,

Se houver um slot x16 de reposição, basta ligá-lo no slot x16. Apenas 16x é Gen2 para placas-mãe abaixo de H81.

1x é Gen1, se você quiser alta velocidade, por favor ligá-lo no entalhe da placa gráfica 16x.

3. Configuração BIOS placa-mãe: modo SATA deve ser alterado para AHCI, embora algumas placas-mãe PCIe é a versão 2.0

Sim, mas bois não permite o modo de transmissão de alta velocidade por padrão (Gen2 modo de alta velocidade)

Precisa ser ligado manualmente.

Lembrete: como os computadores Lenovo e Dell protegeram a interface BIOS do cartão de matriz de terceiros,

Pode causar problemas de compatibilidade imprevisíveis. Por favor, tenha cuidado ao comprar cartões de matriz de usuários de computador Lenovo e Dell.

Faça o pedido com cuidado, obrigado pela sua cooperação!

Placa de expansão SATA3.0 em PCI-E vária comparação de velocidade: (apenas para referência)

PCI-E 1.0 GEN1 140-200M

PCI-E 2.0 GEN2 350-400M

PCI-E 3.0 GEN3 360-410M

Nota:

Arquivos de driver do produto:

CD-ROM: Driver \ SATA card \ Marvell \ 9125, e selecione a pasta apropriada de acordo com o sistema

Condições de conexão e soluções de disco de sistema e PCIe para placa de adaptador SATA3.0:

2. Se for determinado que o sistema de instalação de interface SATA do disco do sistema inserido na placa-mãe é o modo AHCI, você pode inserir diretamente o disco rígido em nosso cartão, e, em seguida, digite a placa-mãe BIOS para definir o disco do sistema para a primeira inicialização.
3. Ambas as condições acima são cumpridas. Se ainda não começar ou reiniciar repetidamente, pode ser que a interface de disco rígido da placa-mãe entre em conflito com o nosso cartão de adaptador. A solução é entrar no BIOS placa-mãe e definir a opção de interface de disco rígido placa-mãe para desabilitado, salvar e reiniciar para iniciar o sistema

Em segundo lugar, as condições de conexão e soluções de disco comum e PCIe para SATA3.0:

1. Quando o disco do sistema é inserido na placa-mãe e o disco comum é inserido na placa PCIe para SATA 3.0, então apenas a informação do cartão do adaptador e o modelo de disco comum precisam ser detectados na inicialização.

2. Se a condição 1 estiver satisfeita e o sistema não puder ser iniciado, entre na placa-mãe BIOS e defina o disco do sistema para a primeira inicialização.

Em terceiro lugar, o disco do sistema e o disco ordinário e PCIe à conexão e à solução de SATA3.0:

1. Premissa, se o disco do sistema com a placa-mãe original instalado o sistema é o teste do modo AHCI, você pode usar os seguintes métodos para alcançá-lo. Se o sistema estiver instalado no modo IDE, então você só pode reinstalar o sistema por PCIe para SATA3.0.

Depois que as condições de 2 e 1 são satisfeitas, você não pode entrar no BIOS da placa-mãe e definir o primeiro disco do sistema como a primeira inicialização.

3, 1.2 condições são atendidas, ou não pode começar, então pode ser um conflito de interface SATA integrada, por favor entre na placa-mãe BIOS e definir SATA para desabilitado.

O que está incluído:

1 x cartão de extensão PCI-E para SATA 3.0 com 2 Portas
1 x suporte de alto perfil
1 x suporte de perfil baixo
