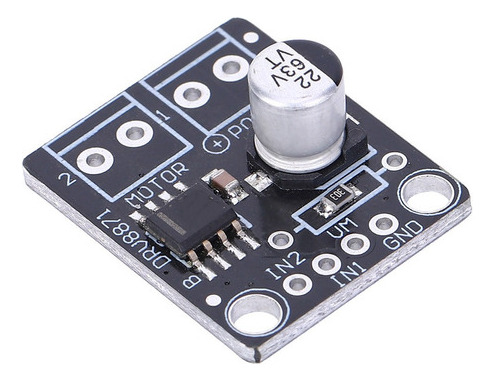

Placa De Controlador De Motor De Cc Drv8871 Módulo De Ação

Descrição

Descrição
Função:
1.
O dispositivo DRV8871 é um controlador de motor DC escovado para impressoras, eletrodomésticos, equipamentos industriais e outras máquinas pequenas. 2.
Duas entradas lógicas controlam o controlador de ponte H, que consiste em quatro MOSFETs de canal N que podem controlar motores bidirecionalmente com uma corrente máxima de até 3,6 A. 3. As
entradas podem ser moduladas por largura de pulso (PWM) para controlar a velocidade do motor, usando uma variedade de corrente modos de diminuição. 4. O dispositivo DRV8871 possui circuitos avançados de regulação de corrente que não usam uma referência de tensão analógica ou resistor de detecção externo. 5.
Essa nova solução usa um resistor padrão de baixo custo e baixa potência para definir o limite de corrente.
6.
A capacidade de limitar a corrente a um nível conhecido pode reduzir significativamente os requisitos de energia do sistema e a capacitância volumétrica necessária para manter uma tensão estável, especialmente sob condições de partida e parada do motor. 7.
O dispositivo é totalmente protegido contra falhas e curtos-circuitos, incluindo subtensão (UVLO), sobrecorrente (OCP) e sobretemperatura (TSD). 8. Quando a condição de falha é eliminada, o dispositivo retoma automaticamente a operação normal



Especificação:
Estado: 100% novo Tipo de item: controlador de motor DC
Material: metal
Cor: preto
Controlador de motor de ponte H: aciona um motor DC, um enrolamento de


motor de passo ou outras cargas Ampla tensão operacional de 6,5 V a 45 V
Regulação da






corrente sem resistor de detecção
Modo de hibernação de baixa potência
Embalagem e tamanho pequenos: HSOP de 8 pinos com PowerPadTM 4,9 × 6 mm/0,19 x 0,24 polegadas
Recursos de proteção integrados:
Bloqueio de subtensão de máquina virtual (UVLO)
Proteção de sobrecorrente (OCP)
Desligamento térmico (TSD)
Aplicações
automáticas de recuperação de falhas: Impressoras Eletrodomésticos Equipamentos industriais
Outras aplicações mecatrônicas Lista de pacotes: 1 x controlador de motor DC
