Placa De Microcontrolador Oem

Descrição

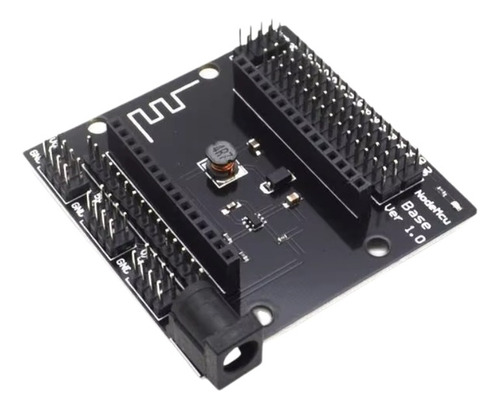

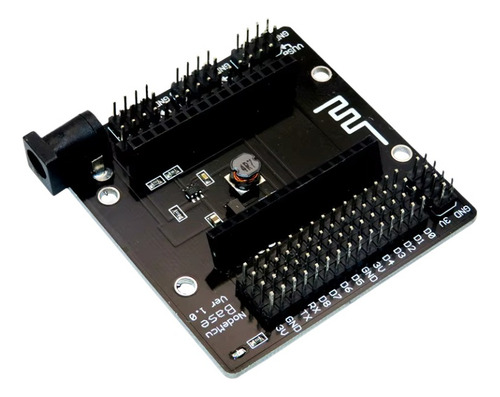

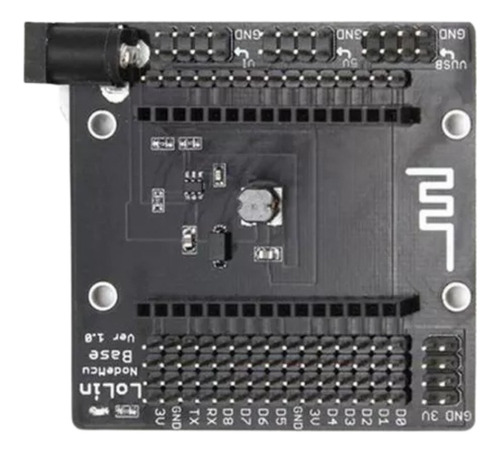

Shield expansão para nodemcu lolin

A shield base de alimentação para esp8266 nodemcu v3 é uma placa de expansão que visa facilitar as conexões do módulo esp8266 esp-12e nodemcu v3 do fabricante lolin com demais componentes externos como módulos e sensores.

Essa base conta com um conector plug jack (p4) para alimentação externa com tensões de 6 a 24vdc, possui bloco de pinos com tensão igual a da fonte de alimentação, possui também bloco de pinos com tensão regulada de 5vdc e um outro bloco com tensão regulada de 3.3v que é habilitado quando o nodemcu está conectado à base e possui um led que permanece aceso enquanto o nodemcu estiver acoplado, além de 4 perfurações para fixação. Os pinos do nodemcu estão distribuídos na base de forma adequada para que as conexões fiquem mais simples, visando facilitar as ligações da placa microcontroladora e a conexão com outros dispositivos externos.

O carregamento ou gravação de programas no módulo esp8266 esp-12e nodemcu v3 através da porta usb pode ser feito mesmo que a placa esteja conectada à base e sendo alimentada externamente.

Atenção
Esse produto é compatível apenas com o módulo nodemcu do fabricante lolin, pois este possui um espaçamento entre barras de pinos adequado ao encaixe com o módulo referido.

Especificações:
- tensão de operação: 6 a 24vdc;
- tensão disponível na placa: tensão da fonte de alimentação / 5vdc / 3.3vdc
- tipo de conector para alimentação externa: plug jack p4 com positivo no centro;
- compatibilidade: nodemcu v3 do fabricante lolin;
- dimensões (c x l x a): 60mm x 60mm x 12mm;
- peso: 26g;

Acompanha;
01 - placa shield expansão para nodemcu lolin.
