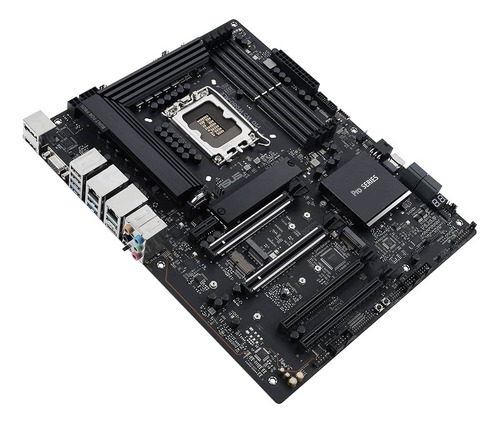

Placa Mãe Workstation Asus Pro Ws W680-ace

Descrição

CPU
Intel ® Socket LGA1700 para processadores Intel ® Core™ de 13ª geração e Intel ® Core™ de 12ª geração *

Chipset
Chipset Intel® W680

Memória
4 x DIMM, máx. Memória sem buffer DDR5 ECC e não ECC de 192 GB*
Arquitetura de memória de canal duplo
compatível com Intel ® Extreme Memory Profile (XMP)
OptiMem II
* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da CPU e configuração de memória, para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto
* Memória DDR5 não ECC e sem buffer suporta On-Die Função ECC.
4 x DIMM, máx. Memória sem buffer DDR5 ECC e não ECC de 192 GB*
Arquitetura de memória de canal duplo
compatível com Intel ® Extreme Memory Profile (XMP)
OptiMem II
* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da CPU e configuração de memória, para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto
* Memória DDR5 não ECC e sem buffer suporta On-Die Função ECC.

Gráficos
1 x DisplayPort** 1 x porta
HDMI ®
*** 1 x porta VGA
* As especificações gráficas podem variar entre os tipos de CPU.
**Suporta máx. 8K@60Hz conforme especificado em DisplayPort 1.4.
***Suporta 4K@60Hz conforme especificado em HDMI 2.1.
Slots de expansão
Processadores Intel® de 13ª e 12ª geração *
- 2 x slots PCIe 5.0 x16 (suporta modo x16 ou x8 / x8) Chipset
Intel® W680 - 2 x
slots PCIe 3.0 x16 (suporta modo x4)
- 1 x slot PCIe 3.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte

Armazenamento
Total suporta 3 slots M.2 e 8 portas SATA 6 Gb/s* Processadores
Intel ® de 13ª e 12ª geração
- slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Intel ® Chipset W680**
- Slot M.2_2 (Chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
- Slot M.2_3 (Chave M), tipo 2242/2260/2280/22110 (suporta PCIe 4.0 x4)
- 4 x portas SATA 6 Gb/s
- 1 x slot SlimSAS Suporta dispositivo SlimSAS NVMe (suporta modo PCIe 4.0 x4 e até 4 dispositivos SATA)***
* A tecnologia de armazenamento Intel ® Rapid suporta PCIe RAID 0/1/5 /10, RAID SATA 0/1/5/10.
** A tecnologia de armazenamento Intel® Rapid suporta Intel® Optane Memory série H em slots M.2 conectados a PCH.
*** O slot SlimSAS pode suportar até 4 dispositivos SATA por meio de um cabo de transferência. o cabo é adquirido separadamente.

Ethernet
2 x Ethernet Intel® 2,5 Gb ASUS
LANGuard
Sem fio e Bluetooth
Somente slot M.2 (Key E, CNVi e PCIe)*
*O módulo Wi-Fi é vendido separadamente.

USB
USB traseiro (total de 8 portas)
- 2 x portas USB 3.2 Gen 2 (1 x Tipo A, 1 x Type-C ® )
- 4 x portas USB 3.2 Gen 1 (4 x Tipo A)
- 2 x portas USB 2.0 (2 x Tipo A)

USB frontal (Total de 7 portas)
- 1 x conector USB 3.2 Gen 2x2 (suporta USB Type-C ® )
- 1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
- 2 x USB Os conectores 2.0 suportam 4 portas USB 2.0 adicionais

Áudio
CODEC de áudio de alta definição Realtek 7.1 Surround Sound
- Suporta: detecção de Jack, Multi-streaming, retarefa de Jack no painel frontal
- Suporta reprodução de até 24 bits/192 kHz"
Recursos de áudio
- Blindagem de áudio
- Capacitores de áudio premium
- Camadas de PCB de áudio dedicadas
- Circuito de-pop exclusivo

Portas de E/S do painel traseiro
-2 portas USB 3.2 Gen 2 (1 x Tipo A, 1 x Tipo C ® )
-4 x portas USB 3.2 Gen 1 (4 x Tipo A)
-2 x portas USB 2.0 (2 x Tipo A)
-1 x DisplayPort
-1 x porta HDMI®
-1 x porta VGA
-2 x portas Ethernet Intel®
2,5 Gb -5 x conectores de áudio
-1 x botão BIOS FlashbackTM

Conectores internos de E/S
Ventilador e resfriamento relacionado
1 x cabeçalho de ventilador de CPU de 4 pinos
1 x cabeçalho de ventilador OPT de CPU de
4 pinos 1 x cabeçalho W_PUMP + de 4
pinos 3 x cabeçalhos de ventilador de chassi de 4 pinos
Relacionado à alimentação
1 x conector de alimentação principal de 24 pinos
1 x 8- pino +12V Conector de alimentação
1 x Conector de alimentação de 4 pinos +12V
1 x Conector de alimentação PCIe de 6 pinos
Relacionado ao armazenamento
3 x slots M.2 (chave M)
4 x portas SATA 6Gb/s
1 x porta SlimSAS
USB
1 x USB 3.2 Conector Gen 2x2 (suporta USB Type-C® ) 1
x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
1 x conector LPT
1 x sensor T
1 x Clear Cabeçalho CMOS
1 x cabeçalho de porta COM
1 x cabeçalho BMC
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x botão Iniciar
1 x botão Flexkey
1 x cabeçalho SPI TPM (14-1pin)
1 x cabeçalho de painel de sistema de 20-3 pinos com intrusão de chassi função
1 x slot M.2 (Tecla E)
1 x switch LPT_P80
1 x conector Thunderbolt™

Características especiais
ASUS 5X PROTECTION III
- DIGI+ VRM (- Design de energia digital com DrMOS)
- Protetores ESD
- LANGuard
- Proteção contra sobretensão
- SafeSlot
- E/S traseira em aço inoxidável
ASUS Q-Design
- Q-Code
- M.2 Q-Latch
- Q -Conector
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])
-
Solução térmica ASUS
Q-Slot - Dissipador de calor M.2
- Design de dissipador de calor VRM
ASUS EZ DIY
- Protetor de alavanca de soquete de CPU
- SafeDIMM
- SafeSlot
- Botão BIOS FlashBack™
- BIOS FlashBack™ LED
Design de placa-mãe sob medida e recursos focados nos negócios -
Confiabilidade 24 horas por dia, 7 dias por semana
Recursos de software
Suporte Intel ® vPro
Software exclusivo ASUS
Armory Crate
- Fan Xpert 4
- Economia de energia
ASUS CPU-Z
Adobe Creative Cloud (avaliação gratuita)
Norton 360 Deluxe (60 dias de avaliação gratuita) Software de gerenciamento de TI
WinRAR
suportado
- ASUS Control Center Express (ACCE)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
FlexKey Suporte
Intel ®
vPro Software exclusivo ASUS
Armory Crate
- Fan Xpert 4
- Economia de energia
ASUS CPU-Z
Adobe Creative Cloud (avaliação gratuita)
Norton 360 Deluxe (60 dias de avaliação gratuita) ) Software de gerenciamento de TI
WinRAR suportado - ASUS Control Center Express (ACCE) UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 FlexKey

BIOS
ROM Flash de 256 Mb, BIOS UEFI AMI
Capacidade de gerenciamento
WOL por PME, PXE
Acessórios
Cabos
2 x cabos SATA 6 Gb/s
Diversos
1 x conector Q
1 x Pacotes de borracha M.2
2 x Pacote de parafusos para SSD M.2
1 x Pacote de parafusos para M.2 Key E
1 x I/O Shield

Documentação
1 x Usuário guia
1 x cartão chave de ativação ACC Express
Sistema operacional
Windows® 11, Windows® 10 de 64 bits
Fator de forma
Fator de forma ATX
12 polegadas x 9,6 polegadas (30,5 cm x 24,4 cm)

PROCESSADORES SUPORTADOS

i9-14900T
i9-14900KF
i9-14900K
i9-14900F
i9-14900
i7-14790F
i7-14700T
i7-14700KF
i7-14700K
i7-14700F
i7-14700
i5-14600T
i5-14600KF
i5-14600K
i5-14600
i5-14500T
i5-14500
i5-14490F
i5-14400T
i5-14400F
i5-14400F
i5-14400
i5-14400
i3-14100T
i3-14100F
i3-14100
i9-13900T
i9-13900KS
i9-13900KF
i9-13900K
i9-13900F
i9-13900
i7-13790F
i7-13700T
i7-13700KF
i7-13700K
I7-13700F
i7-13700
i5-13600T
i5-13600KF
i5-13600K
i5-13600
i5-13500T
i5-13500
i5-13490F
i5-13400T
i5-13400F
i5-13400
i3-13100T
i3-13100F
i3-13100
i9-12900T
i9-12900KS
i9-12900KF
i9-12900K
i9-12900F
i9-12900
i7-12700T
i7-12700KF
i7-12700K
i7-12700F
i7-12700
i5-12600T
i5-12600KF
i5-12600K
i5-12600
i5-12500T
i5-12500
i5-12490F
i5-12400T
i5-12400F
i5-12400
i3-12300T
i3-12300
i3-12100T
i3-12100F
i3-12100

Sem garantia
