Planilha Para Cálculo De Bloco De Fundação Com 4 Estacas

Descrição

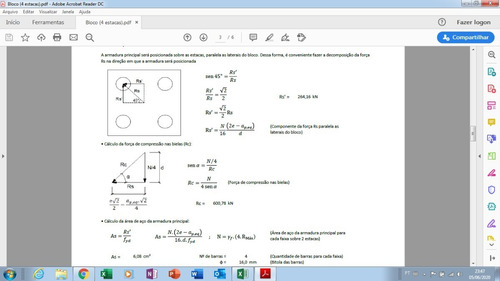

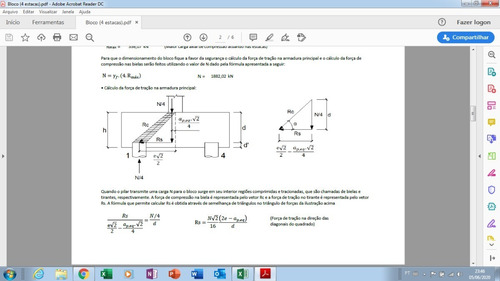

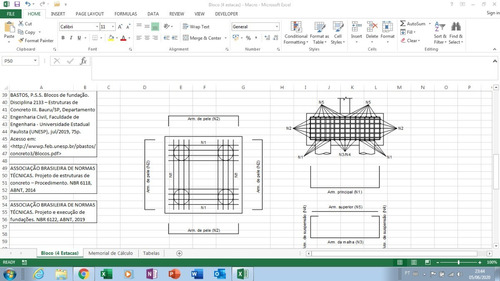

Planilha desenvolvida por engenheiro civil formado pela Universidade Federal da Bahia. Ela permite dimensionar blocos de fundação com 4 estacas e gera automaticamente o memorial de cálculo em formato PDF, bastando clicar no botão "IMPRIMIR MEMORIAL".

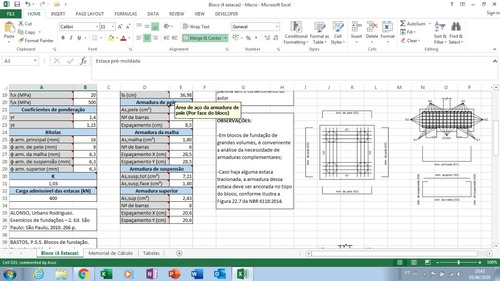

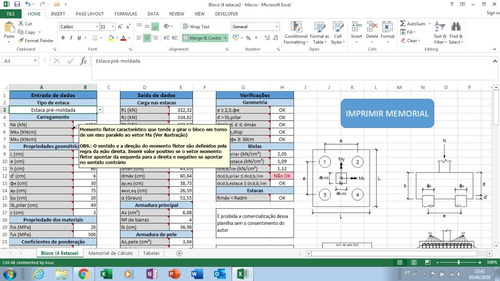

Ela é composta por 3 tabelas: Entrada de dados, Saída de dados e Verificações. As únicas células que devem ser preenchidas pelo usuário são aquelas em branco na Entrada de dados (Demais células bloqueadas).

Após preencher a Entrada de dados, a planilha fornece automaticamente uma série de resultados que são apresentados nas tabelas Saída de dados e Verificações.

• Na entrada de dados deve ser inserido:

-Tipo de estaca;
-Carga axial e momentos fletores que o pilar transfere para o bloco;
-Largura do bloco;
-Distância entre o eixo das estacas;
-Altura do bloco;
-Distância do topo da estaca até a base do bloco;
-Diâmetro das estacas;
-Dimensões da seção transversal do pilar;
-Comprimento básico de ancoragem das barras do pilar (Informação obtida na tabela presente na planilha);
-Cobrimento da armadura;
-fck do concreto;
-Tensão de escoamento do aço;
-Coeficientes de ponderação do concreto e aço;
-Bitola das armaduras;
-Carga admissível das estacas.

• Alguns dos resultados gerados na Saída de dados:

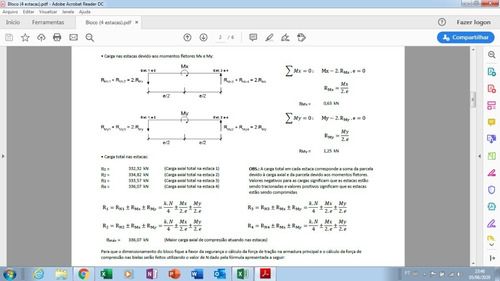

-Carga atuando nas estacas;
-Área de aço da armadura principal;
-Quantidade de barras da armadura principal;
-Comprimento de ancoragem necessário da armadura principal;
-Área de aço da armadura de pele;
-Quantidade de barras da armadura de pele;
-Espaçamento entre as barras da armadura de pele;
-Área de aço da armadura da malha;
-Quantidade de barras da armadura da malha;
-Espaçamento entre as barras da armadura da malha;
-Área de aço da armadura de suspensão;
-Área de aço da armadura superior;
-Quantidade de barras da armadura superior;
-Espaçamento entre as barras da armadura superior.

• Alguns dos resultados gerados na tabela de Verificações:

-Verifica se a distância entre o eixo das estacas atende as recomendações da literatura técnica especializada;
-Verifica se a altura útil do bloco é suficiente para ancorar as barras do pilar;
-Verifica se o ângulo das bielas comprimidas de concreto em relação a horizontal está dentro do limite recomendado (Isso é feito indiretamente através dos valores mínimo e máximo da altura útil do bloco);
-Verifica se o comprimento de ancoragem necessário da armadura principal é menor ou igual ao comprimento disponível para fazer a ancoragem;
-Verifica se a distância das estacas até a face do bloco é maior ou igual a 15cm;
-Verifica a segurança das bielas comprimidas de concreto quanto ao esmagamento;
-Verifica se a carga máxima de compressão atuando nas estacas é menor que a carga admissível.

A planilha funciona corretamente a partir da versão 2013 do Excel

O Memorial de cálculo fica desbloqueado para o usuário modificá-lo da maneira que desejar. É possível, por exemplo, adicionar o logo da sua empresa ou seus dados profissionais.

Estou à disposição para a retirada de eventuais dúvidas

Garantia do vendedor: 90 dias
