Proteção Contra Perda De Falha De Fase De Relé Trifásico Tg3

Descrição

Relé de sequência de fase trifásico TG30 Proteção contra perda de falha de fase 220-380VAC

Especificação:
O relé de sequência de fase é um novo produto de alta tecnologia aplicado a circuitos integrados digitais de grande escala e projetos sem transformador. Altamente versátil (trifásico 220V ~ 380V), tamanho ultrapequeno, aparência muito bonita.
Ele detecta a forma de onda e a fase da fonte de alimentação pelo IC para avaliar se a fonte de alimentação é anormal. Na fase reversa (antifásica), desequilíbrio de tensão trifásico, perda de fase e curto-circuito quando a carga indutiva, como o motor, está funcionando, ela pode avaliar e emitir rapidamente a proteção do relé, e sua função de proteção não é afetada pelo circuito ou corrente de carga, corrente de sobretensão, corrente desequilibrada e características de carga, alcançando uma operação de longo prazo com desempenho total e clima total para garantir a operação normal e estável do motor.
Ele pode ser usado para fornecer proteção de relé para vários motores trifásicos e outros equipamentos trifásicos, como compressor de refrigeração, bomba, ventilador, compressor de ar, elevador, máquina de moldagem por injeção.
Características de proteção: 1. Proteção contra perda de fase: significa que qualquer fase ocorre perda de fase quando o circuito protegido está em funcionamento ou parada. Nesse caso, a luz indicadora vermelha acenderá e será prioritária.
2. Proteção de reversão de fase: É uma proteção de ação imediata, que protege L1, L2 e L3 trifásica contra uma sequência de conexão errada. Nesse caso, a luz indicadora amarela acenderá.
3. Proteção contra desequilíbrio de tensão: Embora a taxa de desequilíbrio de tensão seja superior a 50%, o desequilíbrio da tensão trifásica afetará o funcionamento seguro do equipamento. Nesse caso de perda de fase, a luz indicadora vermelha acenderá e será prioritária.
4.
Proteção contra retardo: Quando a falha ocorre, o monitor demora 1 a 3 segundos para agir e liberar.
Características de funcionamento: 1. Se a conexão das fases L1, L2 e L3 estiver correta, a luz verde do relé acende e o relé fecha. Se estiverem errados, a luz amarela do relé acende. Trocando quaisquer dois deles, o relé aceitará a sequência de fases e começará a funcionar normalmente.
Caso ocorra uma luz amarela acesa e o relé não fechado após o equipamento protegido funcionar normalmente, deve ser uma conexão errada do circuito externo. O relé tem uma função de proteção contra conexões erradas.
2. Embora qualquer uma dessas fases L1, L2 e L3 seja perda de fase, a luz vermelha é acesa com a luz verde apagada e o relé liberado. Enquanto a tensão voltar ao normal, ela se recuperará imediatamente com luz verde acesa e relé fechado.
3. L1, L2 e L3 se conectam com AC trifásico. NÃO, COM são normalmente pontos de contato abertos e NC, COM são normalmente pontos de contato fechados.


Use o cabo para conectar o terminal diretamente.

Especificação:
Modelo: TG30
Tensão nominal: 220-380VAC
Corrente nominal: 5A
Consumo de energia: 2W
Tensão de isolamento: 40000Vcc/m

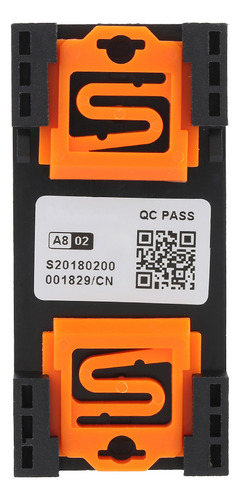

Método de montagem: trilho tipo 35 mm TH ou parafusos M2-M4
Peso da embalagem: Aprox. 98g/3,4 oz

Lista de pacotes:
1 * Relé de sequência de fase **NOTA** Se você tiver alguma dúvida, convidamos você a entrar em contato conosco através de MENSAGENS para ajudá-lo o mais rápido possível.
