De De Frequência De Tensão Analógica 0-1khz De

Descrição

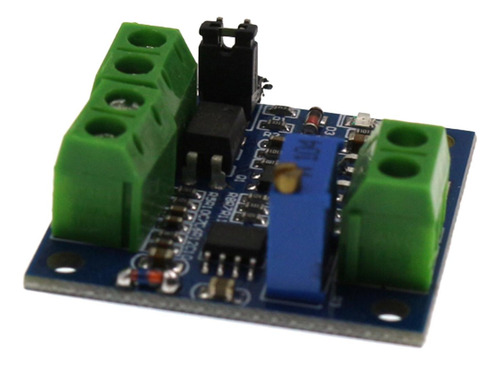

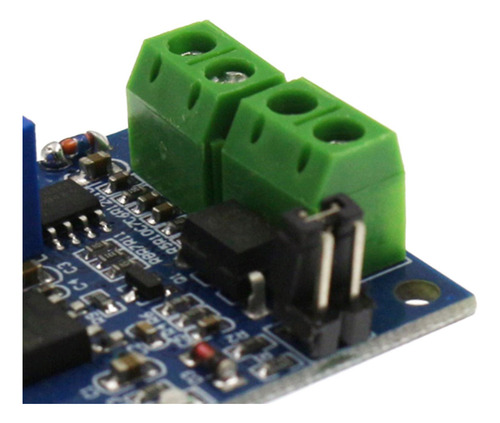

Frequência - Módulo Conversor de Tensão 0-1KHZ para 0-10V Módulo de Conversão
Descrição do produto:

Ele pode converter o sinal de pulso de frequência em sinal de tensão analógico, transformar o sinal de frequência de 0-1KHz em saída de tensão de 0-10V
O ajuste da frequência pode alterar a tensão de saída, pode ser aplicado à conversão de interface entre PLC e conversor de frequência ou ocasiões de controle de correspondência de interface, como placa de controle de movimento e conversor de frequência, etc.
Ajustar o potenciômetro pode calibrar as relações entre frequência e tensão
A porta de entrada de sinal adota isolamento de optoacoplador, o que garante boa capacidade anti-interferência
Módulo conversor F/V, o tempo de resposta é de cerca de 0,3-0,5s. Se a frequência for ajustada de uma só vez por uma grande margem, será necessário um certo tempo de resposta.


Especificações:

Tensão operacional: 13,5 V-30 V
Faixa de frequência de entrada: 0-1KHZ
Faixa de tensão de saída: 0-10V
Tamanho: Aprox. 35mm x 33mm x 14mm
Nota: A parte terminal do módulo é azul ou verde, enviada aleatoriamente.

Instruções de uso
VCC: Fonte de alimentação operacional
GND: Aterramento de energia
F: Um sinal de pulso de frequência de entrada
GND: terra de entrada
VOUT: tensão correspondente de saída
GND: Terra de saída; Terreno comum para módulos
Conecte a tensão operacional a VCC e GND. Não para evitar danificar a placa e o dispositivo.
Conecte o sinal de pulso de frequência a F e haverá uma saída de tensão correspondente em VOUT.
Relação correspondente de entrada e saída: 100 Hz = 1 V, 1 KHZ = 10 V.
Caso haja desvio na correspondência entre o uso, ajuste o potenciômetro na placa para calibrar.
A precisão do módulo é de 1% e não pode ser aplicado em campos com alta exigência de precisão.
Frequência diferente de entrada, a saída corresponderá a determinada tensão.
O nível de pulso de entrada pode ser 5V, 12V, 24V, resistor serial não necessário. Mas se você inserir a frequência do sinal, o tempo deve ser superior a 0,5s
Se você quiser usá-lo com PLC, ele suporta NPN. Certifique-se de que haja fio GND
Se você quiser usá-lo com codificador, é necessária rotação constante do codificador por mais de 0,5s

O pacote inclui:

Módulo conversor de frequência para tensão de 1 peça
