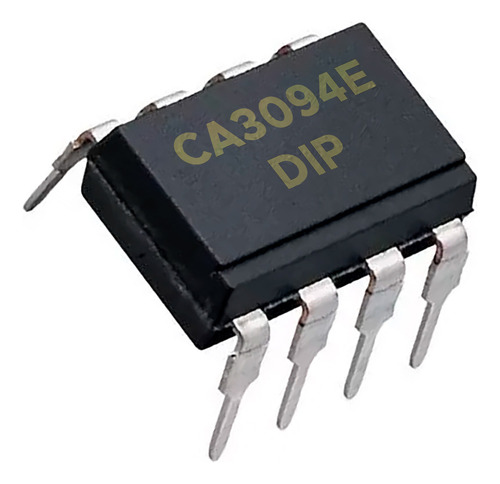

Rcuto Integrado . A3094 / A3094e - Dp - Orgnal

Descrição

Amplificador de transcondução operacional de alta produção (OTA)

O CA3094 é um interruptor/amplificador de controle de alimentação de entrada diferencial com recursos de circuito auxiliar para facilitar a programação. Um sinal de erro ou desequilíbrio pode ser amplificado pelo CA3094 para fornecer um sinal de saída on-off ou sinal de saída de controle proporcional de até 100mA, suficiente para conduzir diretamente tiristores de alta corrente, relés, cargas DC ou transistores de potência.

- Projetado para fonte de alimentação única ou dupla
- Programável: Strobing, Gating, Squelching, Recursos AGC
- Pode entregar 3W (Média) ou 10W (Pico) para carga externa (no modo de comutação)
- Amplificador de classe A de alta potência e de ponta única fornecerá saída de energia de 0,6W (dissipação do dispositivo de 1,6W)
- Distorção Harmônica Total (THD) a 0,6W na Operação Classe A 1,4% (Tipo)

Aplicações

- Detector de sinal de erro: controle de temperatura com sensor de termistor; Controle de velocidade para motor DC com derivação de shunt
- Sobre corrente, sobre tensão, protetores sobre temperatura
- Fonte de alimentação de rastreamento duplo com CA3085
- Oscilador de faixa de frequência ampla
- Temporizador Analógico
- Detector de nível
- Sistemas de alarme
- Seguidor de tensão
- Gerador
- Comparador de alta potência
- Circuitos de interrupção de falhas de terra (GFI)
