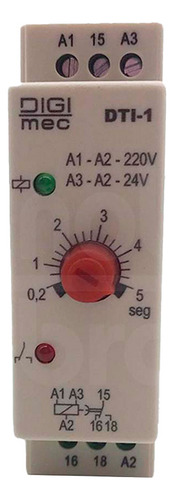

Relê De Tempo Eletrônico Dti-1 5 Segundos 24v - 220v Digimec

Descrição

Rele De Tempo Eletrônico Dti-1 5 Segundos 24VCA/VCC – 220VCA Digimec

Introdução:
Os temporizadores eletrônicos com “IMPULSO NA ENERGIZAÇÃO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.

Funcionamento:
Os temporizadores com a função “IMPULSO NA ENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado e retornam à posição de repouso após o intervalo de tempo (t) selecionado na escala do aparelho. Nesta série de aparelhos encontramos diferentes arranjos de contatos como mostram os respectivos diagramas de ligação.

Características técnicas:
Alimentação (-15% +10%): 24VCA/VCC - 220VCA
Frequência da rede: 50 - 60 Hz
Consumo: 3 VA (aproximadamente)
Escala: 5 seg
Precisão de escala: 6% fim de escala (a 25ºC)
Repetibilidade: 2% fim de escala (a 25ºC)
Histerese: <2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização: 100 ms
Relé de saída: 5 A 250Vca máx. carga resistiva - reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações / Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C / De armazenamento: -10 a +60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Material da caixa: Termoplástico
