Relé Controle Nível 1na+1nf 220vca Rm22lg11mr - Schneider 220v

Descrição

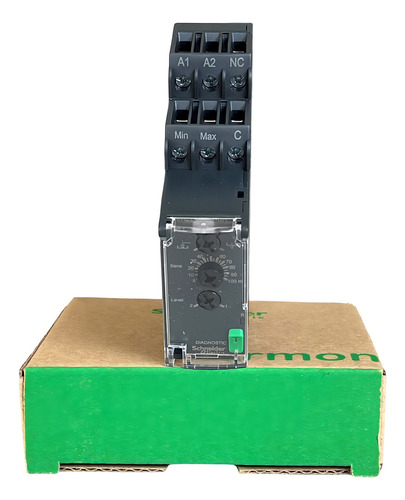

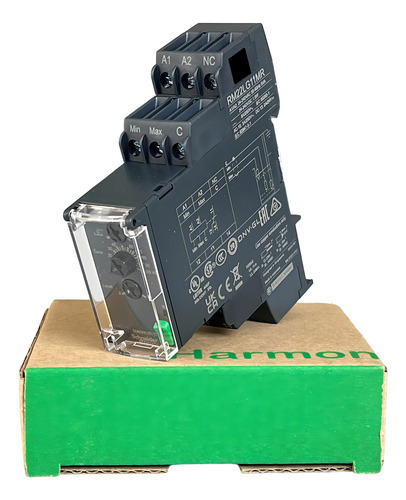

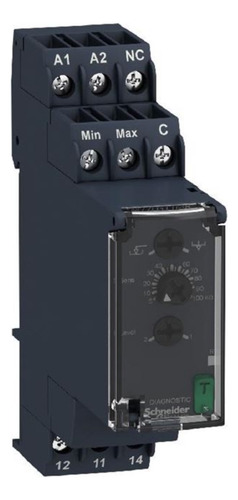

Rele Controle Nível 1NA+1NF 220VCA RM22LG11MR - Schneider

linha de produto Relés de Controlo de Harmonia
tipo de produto ou componente Relé de controlo de nível
tipo de relé Relé de controle de nível
Relé RM22L
parâmetros monitorizados do relé Detecção por sondas resistivas
tipo de atraso Sem
capacidade de comutação em VA 2000 VA
intervalo de medição 5...100 kOhm
Tipo e composição dos contatos 2 F/A
tempo de rearme 1750 ms
tensão de comutação máxima 250 V CA
corrente de comutação mínima 10 mA at 5 V DC
corrente de comutação máxima 8 A CA
tensão nominal de alimentação [Us] 24...240 V AC/DC 50/60 Hz
limites de tensão de alimentação 20,4…264 V CA/CC
operating limits - 15 % + 10 % Un
consumo de potência em VA 5 VA CA
consumo máximo de energia em W 1,5 W CC
contatos de saída 2 F/A
corrente de saída nominal 8 A
aumento de atraso na inicialização 0,6 s
tensão máxima do eletrodo 12 V CA
corrente de eletrodo máxima 1 mA
precisão de repetição +/- 2 % para atraso
erro de medição
< 1% sobre todo o intervalo com variação da tensão
0,05%/°C com variação da temperatura
escala de sensibilidade 5..0,100 kOhm St (Sensibilidade padrão)
ajuste de sensibilidade 5…100 %
maximum supply current for sensors 1 mA
maximum cable distance between devices 1000 m entre sonda e atraso
LED de status
Retransmitir ON LED (Amarelo)
Potência LIGAR LED (Verde)
suporte de montagem
35 mm DIN rail conforming to EN/IEC 60715
durabilidade elétrica
100000 ciclos
durabilidade mecânica
10000000 ciclos
categoria de uso
AC-15 conforming to IEC 60947-5-1
DC-13 conforming to IEC 60947-5-1
CA-1 conforme IEC 60947-4-1
CC-1 conforme IEC 60947-4-1
dados de fiabilidade de segurança
B10d = 120000
MTTFd = 125,5 anos
Material de contatos Sem cádmio
largura 22,5 mm
peso do produto 0,1 kg
