Relé De Comando À Distância Rcmdnf Inteligente Pivolt 220v

Descrição

RELÉ DE COMANDO À DISTÂNCIA (RCMDNF) ÚNICO COM MICROINTELIGÊNCIA PIVOLT

RCMD - Relé de Comando à Distância (LONGAS DISTÂNCIAS);
NF - Normalmente Fechado.

RCMD NF – Relé de Comando à Distância. (Utilizados para reservatórios de líquidos superiores e inferiores).

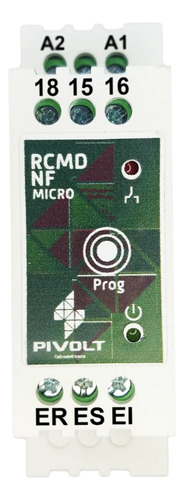

Ao alimentar os contatos A1 e A2 com a tensão indicada no produto, inicia o funcionamento do relé com os LEDs verde e vermelho piscando intermitentemente, indicando uma varredura de todo o circuito, e logo após o sistema se estabiliza mantendo o LED verde piscando 1, 2 ou 3 vezes conforme a disposição dos eletrodos ou chave boia no líquido a ser monitorado. Coloque os eletrodos ou instale a chave boia inserindo no reservatório a ter o nível controlado e conecte os fios nos bornes (ER, ES, EI), conforme exemplo existente no MANUAL DO PRODUTO.

Modos de funcionamento dos relés:

RCMDNF - UTILIZANDO UMA CHAVE BOIA (contato FECHADO com reservatório vazio)
Para este modelo, faça o mesmo procedimento que foi descrito no modelo utilizando uma chave boia (contato ABERTO com reservatório vazio), a única diferença está no contato da chave boia que é NF com reservatório vazio.
Resumo: O relé RCMDNF é indicado para controle à distância de enchimento de reservatórios, liga a saída do relé com reservatório de líquido vazio, conforme modelo RCMDNF (contato fechado da chave boia). Após enchimento no nível regulado pela chave boia, a mesma abre seus contatos desligando a saída do relé RCMDNF.

RCMDNF - UTILIZANDO DOIS ELETRODOS TIPO PÊNDULO (contato ABERTO com reservatório vazio)
Instalar os eletrodos no reservatório, faça a alimentação do seu sistema normalmente. Inicialmente com reservatório vazio, o contato dos eletrodos deve estar aberto. Neste momento, o relé entenderá que o reservatório está vazio e após 10 segundos, a saída do relé estará desligada, deixando o contato aberto. Quando o reservatório encher e o líquido cobrir os eletrodos de referência, o relé de saída liga fechando o contato, o LED vermelho irá acender indicando bomba ligada.
Resumo: O relé RCMDNF com ELETRODOS TIPO PÊNDULO é indicado para controle à distância de esvaziamento de reservatórios, liga a saída do relé com reservatório de líquido cheio. Após esvaziamento até o nível regulado pelo eletrodo, os seus contatos abrem desligando a saída do relé RCMDNF.

APLICAÇÃO
Os relés de Comando à distância MICROINTELIGENTES PIVOLT (RCMDNF) foram construídos para atender várias aplicações, sempre para o controle de nível de líquidos condutores de corrente elétrica em reservatórios através de eletrodos ou Chaves Boia, submersos.
Sua saída poderá ser utilizada para controlar o funcionamento de contatores que ligam ou desligam um motor ou circuitos de segurança e proteção de circuitos elétricos de comando.

RECURSOS DISPONÍVEIS NESTE PRODUTO
- Identificar configuração do modelo de relé;
- Regulagem automática da sensibilidade dos eletrodos no líquido;
- Programar o tempo de bomba ligada;
- Programar o tempo de bomba desligada;
- Programar o tempo máximo de bomba ligada;
- Identificar o nível de líquido através dos eletrodos;
- Identificar defeitos nos eletrodos;
- Ativar e Desativar relé manualmente;
- Funcionamento do relé mesmo com falha nos eletrodos ou chave boia.

Obs: Todos os recursos são configurados através do botão de PROG., localizado no frontal do produto.

ESPECIFICAÇÕES
Tensões de alimentação individuais: 12Vac/Vdc - 24Vac/ Vdc - 127Vac - 220Vac - 380Vac - 440Vac (50/60Hz)
Consumo: 1,7VA
Capacidade contatos: 7A/ 250Vca
Saída: 1 contato reversível (NA+NF) SPDT
Temperatura de trabalho do relé: 0 a 60ºC
Sensibilidade: 0 à 100Kohms
Tempo de operação: 10ms
Vida útil mecânica: 10.000.000 de operações
Caixa plástica: PA6 (mesmo material utilizado
em disjuntores, interruptores, conectores)

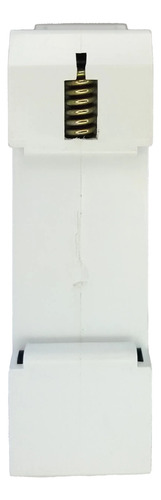

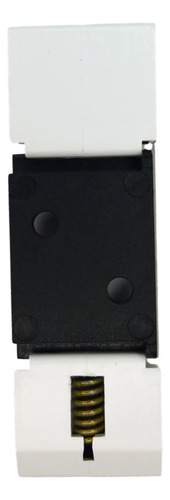

Fixação: diretamente em trilho DIN 35mm
Dimensões: 24mm x 86mm x 78,5mm
(Largura x Altura x Profundidade)
