Relé De Nível Superior Micro-inteligente 220v + 3 Eletrodos

Descrição

RELÉ DE NÍVEL SUPERIOR (RNS) ÚNICO COM MICROINTELIGÊNCIA PIVOLT

ACOMPANHA 3 ELETRODOS COM CABO DE 0,5 METROs

RNS – Relé de controle de nível superior;
ER – Eletrodo de Referência;
EI – Eletrodo Inferior;
ES – Eletrodo Superior.
- Relé micro inteligente;
- Ajuste da sensibilidade automática nos eletrodos;
- Programação intuitiva de fácil aprendizado, através de um único botão (PROG.);
- Programação do tempo máximo de bomba ligada mesmo com defeito nos eletrodos (TIMEOUT);
- Modo de segurança para proteger o sistema mesmo com eletrodos com defeito;
- Proteção por tempo na borda de subida ou descida da saída (ligar ou desligar saída), TON e TOFF;
- Sinalização do status de funcionamento em tempo real (identifica nível do poço);
- Sinalização para identificar defeito nos eletrodos;
- Ativar e desativar a saída do relé manualmente em qualquer momento do ciclo;

APLICAÇÃO
Os relés de nível superior MICROINTELIGENTES PIVOLT (RNS) foram construídos para atender várias aplicações, sempre para o controle de nível de líquidos condutores de corrente elétrica (não explosivos ou inflamáveis) em reservatórios através de eletrodos (ER, ES, EI), submersos.
Sua saída (relé de saída) poderá ser utilizada para controlar o funcionamento de contatores que ligam ou desligam um motor ou circuitos de segurança e proteção de circuitos elétricos de comando, entre outras aplicações.

RECURSOS DISPONÍVEIS NESTE PRODUTO
- Identificar configuração do modelo de relé;
- Regulagem automática da sensibilidade dos eletrodos no líquido;
- Programar o tempo de bomba ligada (TON);
- Programar o tempo de bomba desligada (TOFF);
- Programar o tempo máximo de bomba ligada (TIMEOUT);
- Identificar o nível de líquido através dos eletrodos;
- Identificar defeitos nos eletrodos;
- Ativar e Desativar relé manualmente;
- Funcionamento do relé mesmo com falha nos eletrodos.

Obs: Todos os recursos são configurados através do botão de PROG., localizado no frontal do produto, e no manual do produto as instruções passo a passo conforme TABELA 1, e descrição de cada parâmetro a ser configurado conforme aplicação desejada.

MODELO
RNS - Relé de nível superior MICROINTELIGENTE (Enchimento). (Utilizados para reservatórios de líquidos superiores)
Ao alimentar os contatos A 1 e A 2 com a tensão indicada no produto, inicia o funcionamento do relé com os leds verde e vermelho piscando intermitentemente, indicando uma varredura de todo o circuito, e logo após o sistema se estabiliza mantendo o led verde piscando 1, 2 ou 3 vezes conforme a disposição dos eletrodos no líquido a ser monitorado.
Coloque os eletrodos inseridos no reservatório a ter o nível controlado e conecte os fios nos bornes (ES, EI, ER), quando o líquido cobrir os eletrodos de referência (ER) e inferior (EI), o relé de saída (15, 16, 18) liga fechando o contato (C=15 / NA=18), somente quando o nível de líquido atingir o eletrodo superior (ES), é que o relé de saída comutará seus contatos (C=15 / NA=18) para o repouso (ABERTO), permanecendo assim até o nível do líquido atingir e descobrir o eletrodo inferior (EI), momento que os contatos do relé de saída voltarão ao trabalho (C=15 / NA=18) (fechado).
Resumo: Só liga a saída com reservatório de líquido vazio, eletrodo inferior (EI) descoberto no líquido, e desliga a saída com o eletrodo superior (ES) submerso pelo líquido do reservatório.

ESPECIFICAÇÕES
Tensões de alimentação individuais: 12Vac/Vdc - 24Vac/ Vdc - 127Vac - 220Vac - 380Vac - 440Vac
(50/60Hz)
Consumo: 1,7VA
Capacidade contatos: 7A/ 250Vca
Saída (RNS): 1 contato reversível (NA+NF) SPDT
Temperatura de trabalho do relé: 0 a 60ºC
Sensibilidade: 0 à 100Kohms
Tempo de operação: 10ms
Vida útil mecânica: 10.000.000 de operações
Caixa plástica: PA6 (mesmo material utilizado
em disjuntores, interruptores, conectores)

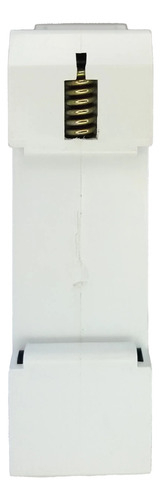

Fixação: diretamente em trilho DIN 35mm
Dimensões: 24mm x 86mm x 78,5mm
(Largura x Altura x Profundidade)
