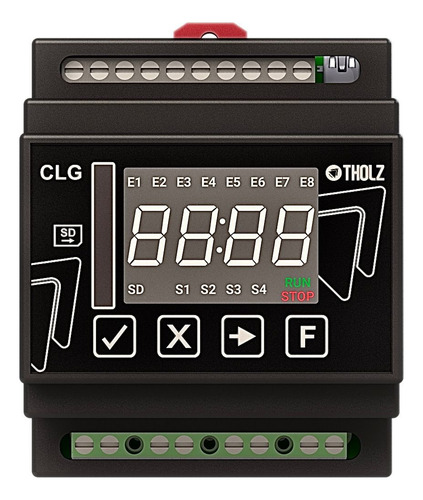

Relé Programável Clp Tholz Clg1379n 24vcc P/ Painel 4 Saídas

Descrição

O CLG1379N é um controlador programável para instalação em fundo de painel que integra os principais recursos utilizados em uma automação industrial.

4 Saídas a relé;
8 Entradas Digitais;
Alimentação 24 Vcc;
Fixação em trilho DIN;
Conexão tipo Borne;
Relógio (RTC – Real Time Clock);
32 Temporizadores;
32 Contadores;
2 Contadores Rápidos (Frequência Máxima de 5 kHz);
32 Comparadores;
32 Contatos Auxiliares.

Software para programação em Ladder.
Gravação do programa ladder no equipamento via cartão de memória.

1 CARACTERÍSTICAS DE HARDWARE
2.1.1 – Alimentação
Entrada: 24Vcc.
Tolerância: ± 10%.
Consumo máximo: 250mA.

2.1.2 – Saídas de relé
Quantidade: 4.
Capacidade: 2A/250Vca.

2.1.3 – Entradas digitais
Quantidade: 8.
Tipo: NPN / PNP conforme configuração, dividida em 2 grupos de 4 entradas.
Impedância de entrada: 8.8KO.

2.1.4 - Display
Tipo: Led de 7 segmentos com 4 dígitos.
Cor: Fundo preto, segmentos em branco.

2.2 CARACTERÍSTICAS DE SOFTWARE
2.2.1 – Temporizadores
Quantidade: 32.
Tipo: ao pulso, retardo para ligar, retardo para desligar.
Limite máximo de tempo: 32767 (tempo total = tempo x escala).
Escalas: 10ms, 100ms, 1s e 10s.

2.2.2 – Contadores
Quantidade: 32.
Limite máximo de contagem: 32767.

2.2.3 - Contadores Rápidos
Quantidade: 2.
Limite máximo de contagem: 32767.
Frequência máxima de contagem: 5 Khz.
Obs.: Os contadores rápidos estão vinculados as entradas digitais 1 e 2.

2.2.4 – Comparadores
Quantidade: 32.
Tipos de comparação: menor, menor ou igual, igual, maior e maior ou igual.

2.2.5 – Contatos Auxiliares
Quantidade: 32.

2.2.6 – Relógio (RTC – Real Time Clock)
Obs.: O relógio possui uma bateria interna para manutenção da hora e dia da semana mesmo na falta de energia. A sua vida útil é estimada em 10 anos.
