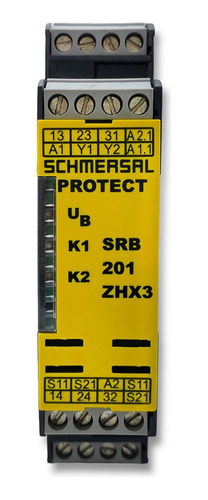

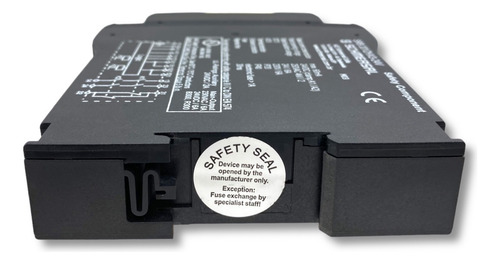

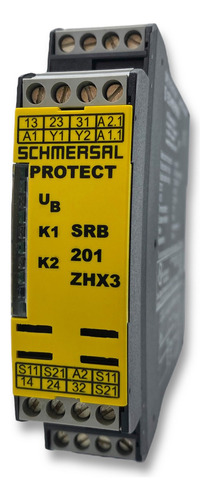

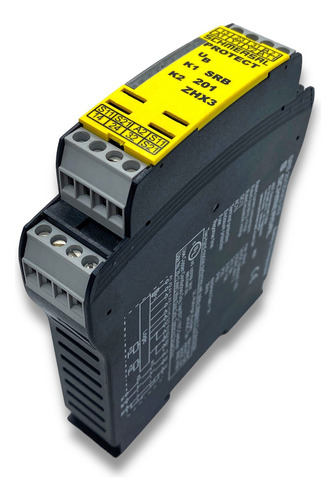

Relé Segurança Nr12 Bimanual Srb 201 Zhx3 Schmersal 13623703

Descrição

Modelo: SRB 201 ZHX3
Fabricante: ACE Schmersal
Aplicação: Relé de segurança bimanual
Invólucro: Termoplástico reforçado com fibra de vidro
Diâmetro Máx. do Fio: Máx. 1,5 mm²
Categoria de Segurança: 4
Reconhecimento de Curto-Circuito: Sim
Tensão de Operação: 24 Vcc
Corrente de Alimentação do Relé: 0,06 A
Categoria de Utilização: CA 15 / CC 13
Alimentação: 250 VCA / 6A – 24 VCC / 6A
Capacidade de Chaveamento: 1.380 VA
Saídas Principais Segurança: 2 NA
Realimentação de Contatores (Feedback): Sim
Dimensional (AxLxP): 22,5 x 100 x 121 mm

Para proteção de um dispositivo de segurança até a PL CATEGORIA 4 (ABNT NBR 14153)
(H2) = Circuito de retorno
O controle reconhece curto circuitos, rupturas de cabo e aterramento dos circuitos de supervisão

Instruções IEC/EN 60204-1, EN 60947-5-1, EN ISO 13849-1, IEC 61508
Conformidade com as Directrizes (S/N): Sim
Stress climático: EN 60068-2-3
Fixação: Fixação rápida para perfil normalizado segundo a DIN EN 60715
Designação dos terminais: IEC/EN 60947-1

Materiais
- Material dos invólucros: Plástico, Termoplástico reforçado com fibra de vidro, ventilado
- Material dos contactos: AgSn0, auto limpante, contactos com guia positivo
Peso: 220 g
Condições de arranque: Botão de arranque (monitorizado)
Iniciar entrada (S/N): Não
Circuito de retorno (S/N): Sim
Teste de arranque disponível (S/N): Não
Função de reinício automático (S/N): Sim
Rearme com detecção de flanco (tipo bucha): Não
Retardo no fechamento
- Ligação atrasada com arranque automático tip. 50 ms
Retardo na desactivação
- Atraso drop-out em caso de paragem de emergência. tip. 30 ms

Dados mecânicos
Tipo de conexão: Conexão por parafuso
Bitola de conexão
- Bitola de conexão mín.: 0,25 mm
- Bitola de conexão máx.: 2,5 mm
Cabo de ligação rígido ou flexível
Torque de aperto para os terminais: 0,6 Nm
Terminais removíveis (S/N): Não
Resistência mecânica: 10.000.000 comutações
Durabilidade eléctrica: Curva de desaceleração disponível sob pedido
Resistência a impactos: 30 g / 11 ms
Resistente a vibrações: Para EN 60068-2-6 1055 Hz, Amplitude 0,35 mm, 15 %

Dados eléctricos
Tensão nominal CC para controles
- Tensão nominal máxima CC para controles: 20,4 V
- Tensão nominal máxima CC para controles: 26,4 V
Tensão nominal CA mínima para controles, 50 Hz
- Tensão nominal CA mínima para controles, 50 Hz: -
- Tensão nominal CA máxima para controles, 50 Hz: -
Tensão nominal CA mínima para controles, 60 Hz
- Tensão nominal CA mínima para controles, 60 Hz: -
- Tensão nominal CA máxima para controles, 60 Hz: -
Resistência de contacto max.: 100 m
Potência instalada: 1,5 W
Tipo de actuação: CC
Medição da tensão de operação Ue: 24 VDC -15% / +10%, ondulação remanescente max. 10%
Fuzível electrónico (S/N): Sim
Classificação dos fusíveis para a tensão de funcionamento: fusível electrónico interno, corrente de tripping: > 1,0 A

Entradas ou acessos
Supervisão ou controle das entradas
- Reconhecimento de curtos circuitos (S/N): Sim
- Detecção de quebra do cabo (S/N): Sim
- Detecção de ligação à terra (S/N): Sim
Número de normalmente abertos: 2 pedaço
Número de normalmente fechados: 2 pedaço
Comprimento do condutor: 1500 m com 1,5 mm; 2500 m com 2,5 mm
Resistência de condução max.: 40

Saídas
Categoria da paralisação ou capacidade de paralisar: 0
Número de contactos de segurança: 2 pedaço
Número de contactos auxiliares: 1 pedaço
