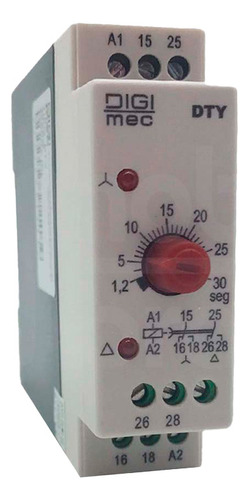

Rele Tempo P/ Partida Estrela Triangulo Dty 30 Seg Digimec

Descrição

- Introdução
Os temporizadores eletrônicos para partida “ESTRELA-TRIÂNGULO DE MOTORES” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e custo acessível são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis, fixados através de trilho DIN 46277 ou por parafusos.

- Funcionamento
Ao energizar o aparelho, um relé de saída comuta seus contatos para a posição de trabalho e, após o intervalo de tempo ajustado na escala do temporizador, retornam para a posição de repouso. Com um atraso fixo de cerca de 100 ms, um segundo relé de saída comuta seus contatos para a posição de trabalho, mantendo-se assim até que o aparelho seja desenergizado. A primeira saída aciona o contator que liga o motor em ESTRELA e a segunda aciona o contator que faz a conexão do motor em TRIÂNGULO.

- DADOS TÉCNICOS
Alimentação (-15% +10%): 220 V
Frequência da rede: 50 - 60 Hz
Consumo: 3 VA (aproximadamente)
Escala: 30 seg
Precisão de escala: 6% fim de escala (a 25ºC)
Repetibilidade: 2% fim de escala (a 25ºC)
Histerese: <2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização: 100 ms
Relé de saída: 5 A 250Vca máx. carga resistiva - reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações / Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C / De armazenamento: -10 a +60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Material da caixa: Termoplástico

Código: 3487
