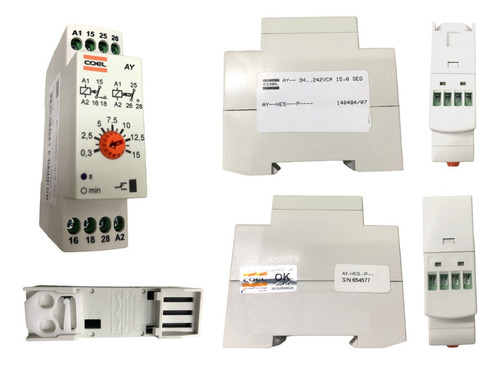

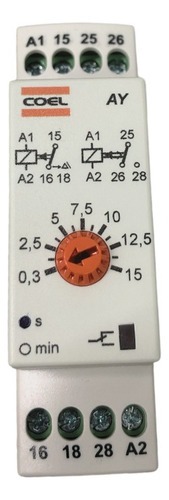

Rele Temporizador Estrela Triangulo 15s Coel 220v 2naf Ay

Descrição

TEMPORIZADOR ANALÓGICO - AY-HES-P - 15S - 94~242V - COEL

CARACTERÍSTICAS TÉCNICAS

Alimentação: AY 94 a 242 Vca
Tolerância (24 a 240Vca/Vcc) % -15 +10% Vn
Frequência: 48 a 63 Hz
Consumo aproximado: 3 VA
Isolação entre caixa e terminais: 50/500 Vcc
Tensão de isolação: 1500/1 Vrms/min
Temperatura ambiente de operação: 0 a 50 °C
Temperatura ambiente de armazenamento: -10 a 65 °C
Umidade relativa do ar: 35 a 85% (não condensado)
Grau de proteção: invólucro IP51 terminais: IP20
Tempo mínimo de reset: 100 ms
Saída relé 1 ou 2 saídas: SPDT 5A@250Vca
Escalas AY: 0,3 a 15 / 0,5 a 30 / 1 a 60 segundos
Exatidão da escala: +- 4% do fundo de escala
Precisão de repetibilidade: +- 2% do fundo de escala
Dimensões A X L X P: 2,25 x 7,8 X 7,0 cm
Terminais de ligação: Borne com parafuso para cabo 2,5 mm
Material da caixa: ABS V0 (autoextinguível)

DESCRIÇÃO DO PRODUTO:

O Rele Temporizador é um dispositivo eletrônico designado para o controle de cargas em função da manipulação do tempo. O Rele Temporizador Estrela Triângulo Coel, da linha AY, é recomendado para comandos em partidas estrela-triângulo de motores elétricos, previstas para sistemas com motores elétricos acima de 5CV.

Este modelo realiza seu processo alternando, através dos tempos ajustados, o acionamento dos reles de saída. Entretanto, na troca do acionamento dos reles, este modelo possui um intervalo de tempo fixo, evitando por um instante que ocorra uma espécie de curto-circuito.

APLICAÇÕES DO PRODUTO

MÁQUINAS OPERATRIZES - MÁQUINAS DE EMBALAGEM
BOMBAS - MOTORES - CCMS
SISTEMAS DE AR-CONDICIONADO - ELEVADORES - ESCADAS
PONTES ROLANTES - COMPRESSORES - GRUPOS GERADORES
PAINÉIS - QUADROS ELÉTRICOS - MÁQUINAS PARA INDÚSTRIA ALIMENTÍCIA
MÁQUINAS PARA CALÇADOS - EQUIPAMENTOS PARA AVICULTURA
EQUIPAMENTOS PARA REFRIGERAÇÃO - DOSADORES - PURGADORES
