Rele Temporizador Estrela Triangulo Coel 60s 220v 2naf Ay

Descrição

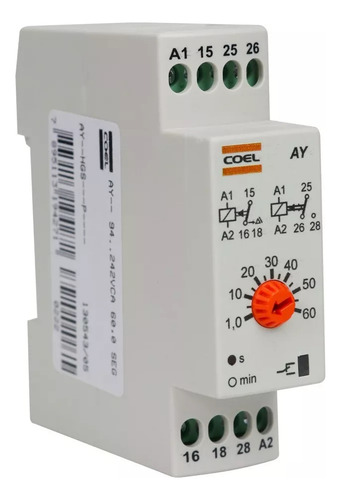

Rele Temporizador Estrela Triangulo Coel 220V 60s 2NAF AY

O AY é um temporizador para partida estrela - triângulo que une simplicidade e facilidade de operação com robustez. Possui caixa injetada em ABS V0 auto-extinguível. Também sinaliza o acionamento do relé de saída através de um LED vermelho de alto brilho.

INFORMAÇÕES TÉCNICAS
Código: AY--HGS---P
Modelo: AY--HGS---P

Tensão da Bobina: 94Vca a 242Vca
Contatos Auxiliares: 2NAF

Tensão de Emprego nos Contatos Auxiliares: 250VCA
Máxima Corrente de Operação dos Contatos Auxiliares: 5A

Características da Temporização:
Intervalo fixo de alternância dos relés de saída: 50ms
Rele de saída partida estrela:
Contatos: 15 e 18
Rele de saída partida triângulo:
Contatos: 25 e 28

Escalas do ajuste de tempo:
Rele partida estrela: 1 a 30 segundos
Rele partida Triangulo: 1 a 30 segundos
Escala de Percentualidade do Tempo:
Precisão na Escala: ±4%
Tempo de Reset: 100ms

Terminais de Conexão: Borne com Parafuso para Cabos 2,5mm

Grau de Proteção:
Involucro - IP51
Terminais - IP20

Dimensões (mm):
Largura – 22,5
Altura – 78
Profundidade – 70

APLICAÇÕES:
Máquinas operatrizes, máquinas de embalagens, máquinas para indústria alimentícia, cilindros para panificação, bombas, motores, CCM, sistemas de ar-condicionado, elevadores, escadas e pontes rolantes, chaves compensadoras, compressores e grupos geradores, painéis e quadros elétricos, seladoras, etc.
