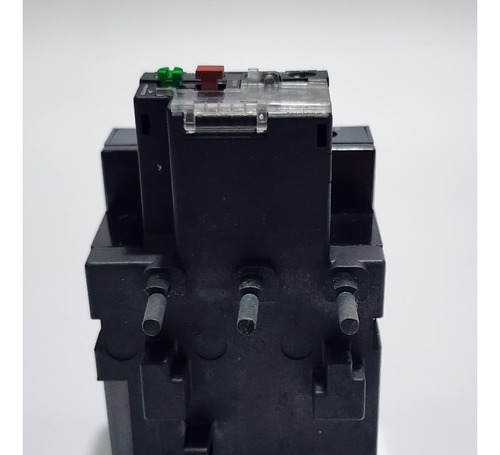

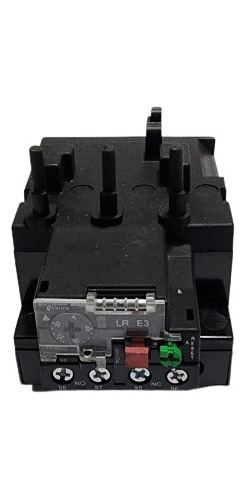

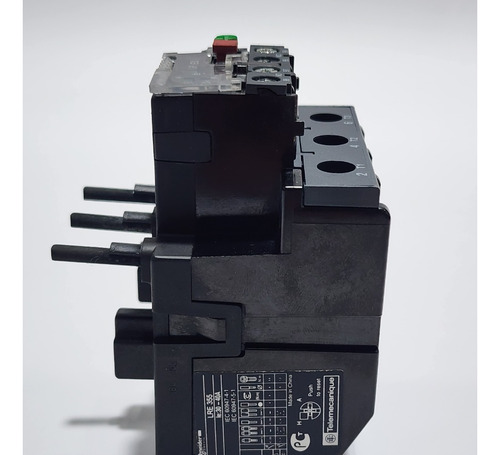

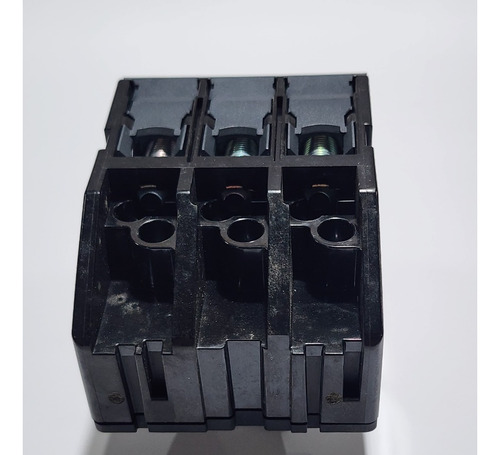

Rele Term Tesys E Classe 10 30-40a 1na+1nf; Lre355

Descrição

O relé LRE é um relé de sobrecarga térmica diferencial para uso com fusíveis ou disjuntores magnéticos GV2 L e GV3 L. Sua faixa de ajuste térmico é 30-40A 50/60Hz e a classe de disparo é 10A em conformidade com IEC 60947-4-1. Pode ser montado diretamente em contatores EasyPact TVS com conexão de terminais de grampo de parafuso. Protege cargas desbalanceadas e motores de 18,5kW a 400VAC. Fornece reinicialização manual ou automática, contato auxiliar de trip e indicador de bandeira. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
Especificações
Principal
linha
EasyPact
Nome do produto
EasyPact TVS
Tipo de produto ou componente
Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo
LRE
Aplicação de relé
Proteção do motor
sensibilidade da falha de fase
Corrente de desarme de 130 % da Ir em duas fases, a última em 0 para IEC 60947-4-1
Complementar
Compatibilidade do produto
LC1E40 ... 95
Tipo de rede
CA
Frequência da rede
50...60 Hz
suporte de montagem
Com contator
Placa, com acessórios específicos
Calha, com acessórios específicos
classe do disparo de sobrecarga
Classe 10A para IEC 60947-4-1
Função da sinalização
Indicador de disparo do relé
linha de ajuste de proteção térmica
30…40 A
limiar de disparo
1,14 +/- 0,06 Ir para IEC 60947-4-1
Robustez mecânica
Choques: 6 Gn para 11 ms conforme IEC 60068-2-7
Vibrações: 3 Gn conforme IEC 60068-2-6
Contato Auxiliar
1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional
5 A para circuito de sinalização
[Ue] Tensão de operação nominal
<= 690 V CA
classificação do fusível associado
40 A aM para circuito de potência
100 A gG para circuito de potência
5 A gG para circuito de sinalização
[Ui] tensão de isolamento nominal
690 V para IEC 60947-4-1
[Uimp] tensão nominal suportável de impulso
6 kV
sinalização local
Indicador de disparo
Tipo de controle
Pare: Vermelho Botão não luminoso
Reposição: Verde Botão não luminoso
compensação de temperatura
-20…60 °C
conexões - terminais
Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 4…35 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 4…35 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 4…35 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo
Recommended tightening torque
Circuito de potência: 9 N.m - ligar Terminais de parafuso
Circuito de sinalização: 1,7 N.m - ligar Terminais de parafuso
Altura
54 mm
Largura
70 mm
profundidade
113 mm
Peso líquido
0,47 kg
Meio ambiente
Normas
IEC 60947-4-1
IEC 60947-5-1
Certificações do produto
EAC
tratamento de proteção
TH conforme IEC 60068
Grau de proteção IP
IP20 conforme IEC 60529
temperatura ambiente do ar para funcionamento
-20…60 °C sem degradação conforme IEC 60947-4-1
-20…70 °C com degradação
Temperatura ambiente para armazenamento
-60…80 °C
Resistência a incêndios
850 °C conforme IEC 60068-2-1
força dielétrica
6 kV a 50 Hz conforme IEC 60255-5
compatibilidade eletromagnética
Resistência a transientes: 6 kV conforme IEC 60801-5
Unidades de embalagem
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
8,1 cm
Package 1 Width
8,8 cm
Package 1 Length
12,6 cm
Package 1 Weight
491 g
Unit Type of Package 2
S02
Number of Units in Package 2
9
Package 2 Height
15 cm
Package 2 Width
30 cm
Package 2 Length
40 cm
Package 2 Weight
4,781 kg
