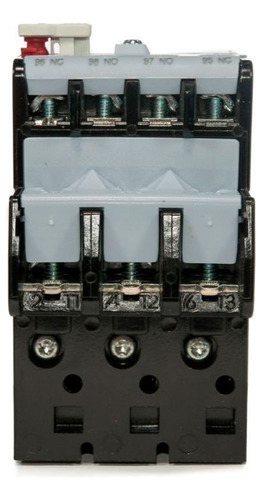

Rele Termico De Sobrecarga Weg Rw17 Para Cwc 2.8 - 4.0 Amp

Descrição

Rele Térmico de Sobrecarga Weg RW17 para CWC

Relés de proteção de motores elétricos até 840A. Montagem direta aos contatoores ou em base individual. Classe de disparo 10.

Principais Características:

Disponíveis nas versões: tripolares e bipolares
Classe térmica de disparo 10
Acoplamento direto a linha de minicontatores de 7 a 32A (CW07, CWC07...025) e contatores de 9...140 A (CWM9...105 e CWB 9...125) sem precisar de acessórios
Acessório possibilita a fixação em trilho DIN 35 mm (EN 50022) ou através de parafusos
Desenvolvidos em conformidade com as normas: IEC 60947-4-1, IEC 60529, IEC 60068, VDE 0106, UL-508
Principais homologações: UL, CE, IRAM, BV, NOM ANCE, RCC, PCT

Aplicações:

Os relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC. Se os relés de sobrecarga RW forem utilizados na proteção de cargas monofásicas em CA ou cargas em CC, os esquemas de ligação apresentados neste catálogo deverão ser respeitados.

Resumo das características técnicas:

Referência RW17
Número de polos 3 polos
Tipo de montagem Direta

Configuração de montagem 1D
Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660 690 V
Tensão nominal de isolação Ui - UL, CSA 600 V
Tensão nominal de impulso Uimp (IEC/EN 60947-1) 6 kV
Frequência 25...400Hz
Uso em corrente contínua Sim

Frequência máxima de ciclos de manobra 15 ops./h
Grau de proteção - terminais principais IP10
Grau de proteção - contatos auxiliares IP20
Faixa de corrente Escolher no Campo
Fusível máximo (Coordenação do Tipo 2) 16gL/gG
Proteção contra curto-circuito com fusível (gL/gG) 6gL/gG
Altura 72 mm
Largura 45 mm
Profundidade 82 mm
Peso bruto 0,165 kg
