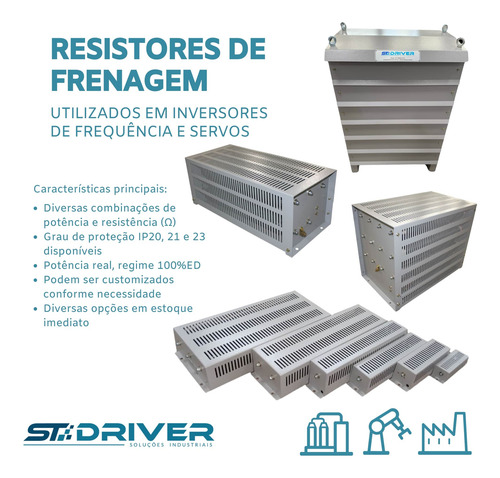

Resistor De Frenagem 4kw 47r Ip20 100%ed

Descrição

Nota técnica de referência para dimensionamento do resistor de frenagem

Em motores CA, o campo magnético rotativo no estator induz um campo magnético. Quanto maior a diferença de velocidade entre o motor e o inversor ou servo, maior será a energia de realimentação do motor para o inversor e consecutivamente, maior será a voltagem do barramento DC.
Os resistores de frenagem são utilizados quando a velocidade do motor excede a velocidade definida pelo inversor de frequência (VFD) ou servo drive ou quando é necessária uma desaceleração rápida, incrementando a voltagem do barramento DC.
Tanto o inversor quanto o servo possuem um limite de voltagem máximo do barramento DC, quando a voltagem se aproxima do limite, o inversor irá modular a voltagem excedente no resistor de frenagem, mantendo a voltagem dentro do limite de funcionamento.
Outra característica importante é que o resistor de frenagem proporciona uma frenagem controlada e incremento de torque de frenagem.

Existem 3 pontos principais no dimensionamento do resistor:

1 - Potência Térmica. O projetista deve projetar o sistema e selecionar o resistor com potência suficiente para permanecer abaixo dos limites de temperatura do resistor durante a frenagem, atendendo o clico de Trabalho (%ED). Vale ressaltar que o superdimensionamento do resistor não representará um problema técnico pois o resistor terá uma temperatura menor durante o ciclo, porém, como o dimensional mecânico está atrelado ao valor de potência térmica, quanto maior for esta potência, maior será o dimensional mecânico e consecutivamente seu preço será acrescido.
2 – O valor de resistência (ohms) é geralmente limitado por um valor mínimo descrito no manual do inversor ou servo (para evitar sobrecorrente) e um valor máximo (para uma baixa capacidade de dissipação de energia).
3 – Grau de proteção da carcaça (conforme ABNT). A fim de exemplificação, descreveremos 3 tipos (IP20, IP21 e IP23) que são os mais comuns e atendem a maioria das aplicações:
IP20: Protegido contra objetos sólidos com diâmetro maior que 12,05mm. Não protegido contra o ingresso prejudicial de água. Recomendamos em ambientes interno com baixo grau de poeira)
IP21: Protegido contra objetos sólidos com diâmetro maior que 12,05mm. Protegido contra quedas verticais de gotas d’água. Recomendamos em ambientes interno com médio grau de poeira
IP23: Protegido contra objetos sólidos com diâmetro maior que 12,05mm. Protegido contra água aspergida de um ângulo de +/- 60 graus. Recomendamos em ambiente interno com médio/alto grau de poeira ou externo exposto a intemperes.

É importante dimensionar corretamente o resistor de frenagem. Quanto menor o valor ôhmico de um resistor, mais rápido ele pode parar o motor, porém irá gerar maior calor.
Caso não encontre o valor de potência e/ou resistência, poderá associá-los em série, paralelo e misto a fim de atender a necessidade do projeto.

Caso possua dúvidas quanto o dimensionamento dos resistores de frenagem, podemos ajudar. Para isso, forneça no mínimo as informações como o código do inversor / servo e tipo de aplicação (será utilizado em um elevador, em uma esteira, em um torno ou detalhe a sua aplicação) e o ciclo de trabalho (%ED) calculado (ED% = tempo de frenagem (seg) / Tempo total do ciclo (seg)).

### Descrição do item anunciado ###

- Especificações
Aplicação: Frenagem dinâmica / Regeneração em Inversores de frequência e servo drive
Part Number: RES004K000R047IP20

- Características Elétricas
Potência Térmica nominal (Pn): 4KW / 4.000W
Potência Térmica máxima / pico (Pmáx): 40KW / 40.000W
Regime de Trabalho: 100 %ED
Classe de Isolação (kV): 1.2
Resistência: 47 ohms

- Características Elemento Resistivo
Temperatura Ambiente: 40 graus
Temperatura máxima: 250 graus
Elemento Resistivo (ER): Ni-Cr Vitrificado

- Características construtivas
Instalação: Abrigado
Grau de proteção: IP20
Estrutura: Aço Carbono
Pintura: Eletrostática, Cinza Munsell N6.5

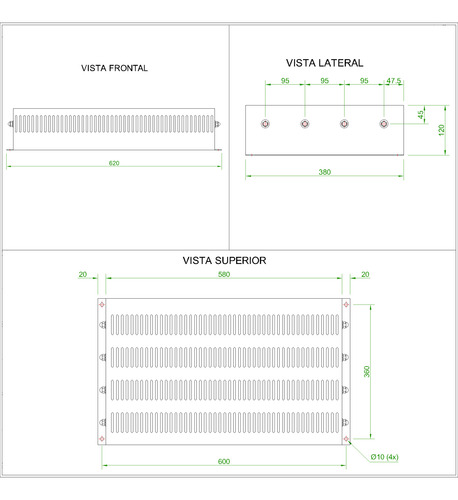

Dimensional: A 120 x L 620 x P 380 mm

- Informações Comerciais
Garantia: 12 meses
Todos produtos fornecidos são novos e acompanham nota fiscal.

Garantia de fábrica: 12 meses
