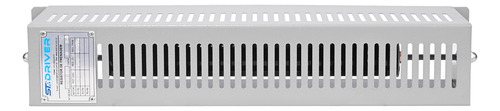

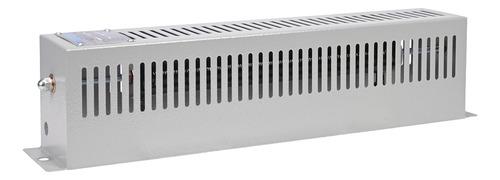

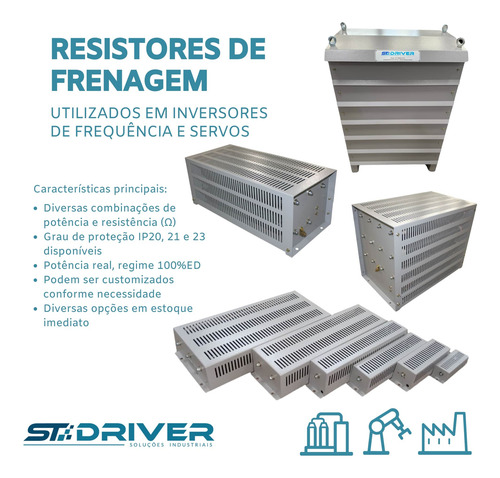

Resistor De Frenagem 500w 100r Ip20 100%ed

Descrição

Nota Técnica de Referência para Dimensionamento do Resistor de Frenagem

Introdução
Em motores de corrente alternada (CA), o campo magnético rotativo no estator induz um campo magnético no rotor. Quanto maior a diferença de velocidade entre o motor e o inversor ou servo, maior será a energia de realimentação do motor para o inversor e, consequentemente, maior será a voltagem do barramento DC. Para controlar esse processo, os resistores de frenagem são essenciais, especialmente quando a velocidade do motor excede a velocidade definida pelo inversor de frequência (VFD) ou servo drive, ou quando uma desaceleração rápida é necessária.

Importância dos Resistores de Frenagem
Os resistores de frenagem mantêm a voltagem do barramento DC dentro dos limites de funcionamento, evitando danos aos componentes do sistema. Eles permitem uma frenagem controlada e incrementam o torque de frenagem, proporcionando segurança e eficiência no funcionamento do motor.

Pontos Cruciais no Dimensionamento do Resistor
Potência Térmica: O projetista deve selecionar um resistor com potência suficiente para permanecer abaixo dos limites de temperatura durante a frenagem, considerando o ciclo de trabalho (%ED). O superdimensionamento não representa um problema técnico, mas pode aumentar o custo devido ao maior tamanho mecânico.

Valor de Resistência (ohms): O valor de resistência é limitado por um valor mínimo (para evitar sobrecorrente) e um valor máximo (para garantir capacidade de dissipação de energia), conforme especificado no manual do inversor ou servo.

Grau de Proteção da Carcaça (conforme ABNT):
IP20: Protegido contra objetos sólidos maiores que 12,05 mm. Não protegido contra água. Ideal para ambientes internos com baixo grau de poeira.

IP21: Protegido contra objetos sólidos maiores que 12,05 mm e quedas verticais de gotas d’água. Recomendado para ambientes internos com médio grau de poeira.

IP23: Protegido contra objetos sólidos maiores que 12,05 mm e água aspergida de um ângulo de +/- 60 graus. Adequado para ambientes internos com médio/alto grau de poeira ou externos expostos a intempéries.

Dimensionamento Correto
O dimensionamento adequado do resistor de frenagem é essencial para garantir a eficiência e segurança do sistema. Quanto menor o valor ôhmico do resistor, mais rápido ele pode parar o motor, mas isso também gera mais calor. Caso não encontre os valores de potência e resistência adequados, é possível associar resistores em série, paralelo ou misto para atender às necessidades do projeto.

Exemplos de Aplicação
Elevadores: Nos sistemas de elevadores, é crucial controlar a desaceleração para garantir a segurança e o conforto dos passageiros. Resistores de frenagem ajudam a dissipar a energia gerada quando o elevador desacelera, evitando superaquecimento do sistema.

Esteiras Transportadoras: Em linhas de produção, as esteiras transportadoras frequentemente necessitam de paradas rápidas para manter a sincronização do processo. Resistores de frenagem asseguram que a esteira pare rapidamente sem causar danos ao motor ou ao sistema de controle.

Tornos Industriais: Tornos industriais precisam de controle preciso na desaceleração para evitar erros de fabricação. Resistores de frenagem ajudam a manter a precisão do controle do motor durante paradas rápidas.

Pontes Rolantes: Em operações de carga e descarga, pontes rolantes precisam desacelerar rapidamente para evitar acidentes e danos às mercadorias. Resistores de frenagem garantem uma parada segura e eficiente.

Serras Industriais: Serras de corte em indústrias de madeira e metal requerem desaceleração rápida para segurança do operador e precisão no corte. Resistores de frenagem auxiliam nesse processo, dissipando a energia de frenagem de maneira eficiente.

Assistência Técnica
Se tiver dúvidas sobre o dimensionamento dos resistores de frenagem, estamos à disposição para ajudar. Forneça o código do inversor/servo, tipo de aplicação (elevador, esteira, torno, etc.) e o ciclo de trabalho calculado (ED% = tempo de frenagem (seg) / tempo total do ciclo (seg)).

Descrição do Item Anunciado

Especificações
Aplicação: Frenagem dinâmica / Regeneração em Inversores de frequência e servo drive
Part Number: RES000K500R100IP20

Características Elétricas
Potência Térmica nominal (Pn): 0.5KW (500W)
Potência Térmica máxima / pico (Pmáx): 5KW (5.000W)
Regime de Trabalho: 100 %ED
Classe de Isolação (kV): 1,2
Resistência (40 °C) : 100 ohms (+/- 10%)

Características do Elemento Resistivo
Temperatura Ambiente: 40 °C
Temperatura Máxima: 250 °C
Elemento Resistivo (ER): Liga Ni-Cr
Tipo do Resistor: Vitrificado

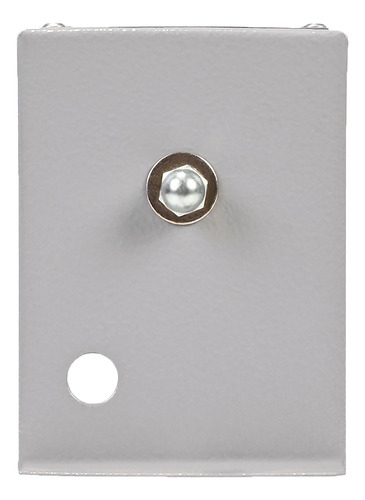

Características Construtivas
Instalação: Abrigado
Grau de proteção: IP20
Estrutura: Aço Carbono
Pintura: Eletrostática, Cinza Munsell N6.5

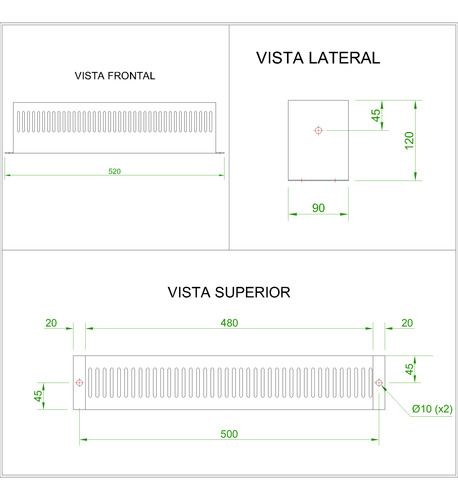

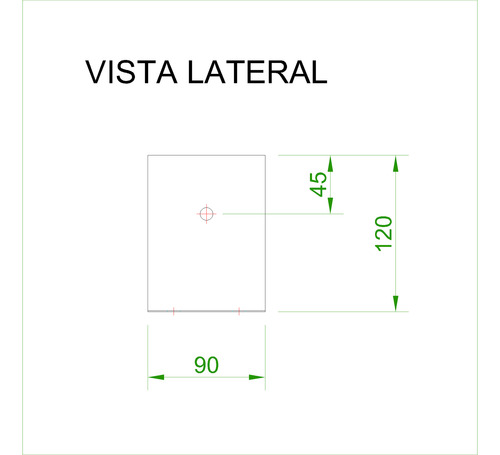

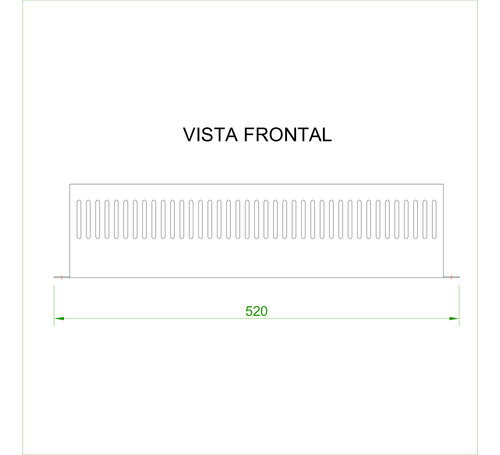

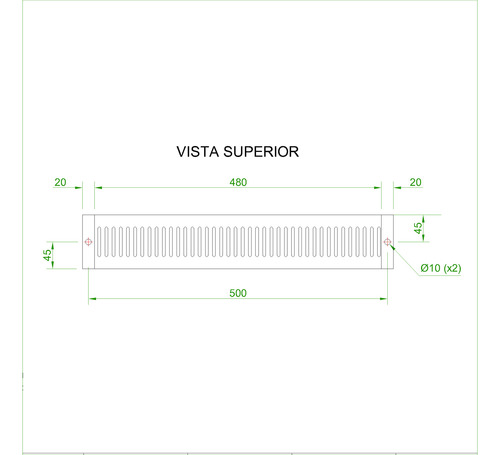

Dimensões: A 120 x L 520 x P 90 mm

Informações Comerciais
Garantia: 12 meses

Todos os produtos fornecidos são novos e acompanham nota fiscal.

Para mais informações ou dúvidas, entre em contato conosco. Estamos prontos para fornecer a assistência necessária para seu projeto de frenagem.

Garantia de fábrica: 12 meses
