Revit Template Hidrossanitário+pacote Elétrico+spda+hvac (Usado)

Descrição

HIDROSSANITÁRIO:
REVIT MEP PROJETO HIDROSSANITÁRIO RESIDENCIAL + TEMPLATE COM FAMÍLIAS PARAMETRIZADAS COMPATÍVEL COM VERSÃO 2016 / 2017 / 2018 / 2019 / 2020 - ÁGUA FRIA E ÁGUA UENTE

Template feito em versão anterior para poder se atualizar e abrir em qualquer versão atual!

INFORMAÇÕES TEMPLATE FORNECIDO E ORIENTAÇÕES:
Orientações completa!
Iniciando o Projeto Hidrossanitario e Vinculando a Arquitetura 10:40
Modelagem do Sistema de Esgoto Sanitario 59:50
Dimensionamento Fossa Septica, Filtro Anaerobio e Sumidouro 15:59
Modelagem do Sistema de Agua Fria 35:12
Calculo Perda de Carga Agua Fria Dynamo 16:54
Detalhando o Projeto Hidrossanitário 16:00
Montagem das Pranchas 19:39
Modelagem e Perda de Carga Água Quente Dynamo Revit 33:28
Produtividade Modelagem com Grupos - Revit MEP Hidro Água Quente 10:34

Informações:
Informações do Conteúdo de Água Quente:

- Conexões disponíveis para Água Quente de CPVC, PPR, Cobre, misturadores, registros;
- Sistema de aquecimento através de Boiler e Coletores Solares, (Será incluído sistema de aquecedor de passagem posteriormente);
- Grupos pré modelados para facilitar a modelagem;
-As aulas serão postadas 1 por semana após o lançamento do template.
-Adquirindo os 2 módulos será enviado Agua Fria+Esgoto+Agua Quente em um único template.

Através das instruções é possível entender como utilizar o template, modelagem automática das tubulações de água fria e quente, dimensionamento de água fria e quente, dimensionamento de esgoto sanitário, fossa, filtro e sumidouro, etc.

• O Template fornecido é compatível com as versões Revit 2016, 2017, 2018, 2019 e 2020.
• As conexões disponíveis no Template são: PVC Esgoto Serie Normal e Reforçada, Caixas e Ralos, PVC Marrom Soldável, Caixa para Hidrômetro, Registro de Gaveta e Pressão, Caixa D'água, Fossa, Filtro e Sumidouro, CPVC Aquatherm, Cojunto de bombas para piscina, placa solar e boiler para sistema de aquecimento, tubulação e conexão de cobre, misturadores, etc.;
• As conexões de Esgoto Serie Normal estão configuradas para dimensionamento pelo método do UHC conforme NBR 8160;
• As conexões de Esgoto Serie Normal e Reforçada contabilizam na lista de materiais os anéis de borracha separadamente.
• A Fossa, Filtro e Sumidouro estão configurados para dimensionamento conforme NBR 7229 e NBR 13969, será explicado em aula o dimensionamento;
• Será fornecido a Rotina de Dynamo para Calculo da Perda de Carga seguindo a NBR 5626 (Método dos Pesos - Uso Provável apenas).
• A Rotina é compatível com o Dynamo 1.3 ou superior;


REVIT MEP PROJETO HIDROSSANITÁRIO RESIDENCIAL + TEMPLATE COM FAMÍLIAS PARAMETRIZADAS COMPATÍVEL COM VERSÃO 2016 / 2017 / 2018 / 2019 / 2020 - ÁGUA FRIA E QUENTE

A ROTINA DYNAMO CALCULA A PERDA DE CARGA PARA ÁGUA FRIA E ÁGUA QUENTE. A MESMA FOI ATUALIZADA PARA CONTEMPLATER MAIS TRECHOS PARA AMBOS SISTEMAS, LOGO O TEMPLATE FOI ATUALIZADO E A ROTINA TAMBÉM!

UNICO DO ML!


TOTALMENTE CONFIGURADO E PARAMETRIZADOS.


ELÉTRICO:
O ÚNICO DO MERCADO LIVRE!!!!!!!
Compatível com Versão 2016 - 2017 - 2018 - 2019 - 2020
Revit Mep Projeto Elétrico Residencial + Template com Famílias Parametrizadas!

Template feito em versão anterior para poder se atualizar e abrir em qualquer versão atual!

Linha de Perfilados 38x38mm e 76x38mm, totalizando 52 Familias, sendo:
-Curvas e Junções
-Transição
-Caixa de Saída
-Caneleta
-Suporte
-Eletrocalha, Perfilados, Leitos e Conduletes
-Conduletes de Aluminio para Eletroduto com rosca BSP (12 Famílias)
-Conduletes de Aluminio Tipo Multiplo sem Rosca com conectores (3 Familias)
-Conduletes de Alumínio sem rosca (9 famílias)


QUADROS COM BARRAMENTO:
Quadro de distribuição de Sobrepor_225A_CEMAR QDSTG II_70 Disjuntores
Quadro de distribuição de Sobrepor_225A_CEMAR QDSTG II_56 Disjuntores
Quadro de distribuição de Sobrepor_150A_CEMAR QDSTG II_44 Disjuntores
Quadro de distribuição de Sobrepor_150A_CEMAR QDSTG II_34 Disjuntores
Quadro de distribuição de Sobrepor_150A_CEMAR QDSTG II_24 Disjuntores
Quadro de distribuição de Sobrepor_150A_CEMAR QDSTG II_16 Disjuntores
Quadro de distribuição de Embutir_225A_CEMAR QDETG II_70 Disjuntores
Quadro de distribuição de Embutir_225A_CEMAR QDETG II_56 Disjuntores
Quadro de distribuição de Embutir_150A_CEMAR QDETG II_44 Disjuntores
Quadro de distribuição de Embutir_150A_CEMAR QDETG II_34 Disjuntores
Quadro de distribuição de Embutir_150A_CEMAR QDETG II_24 Disjuntores
Quadro de distribuição de Embutir_150A_CEMAR QDETG II_16 Disjuntores

RELAÇÃO AULAS:

Iniciando um projeto com o Template e “linkando” a arquitetura (3:57)
Criando os espaços e calculando Potencia de Iluminação e TUGs (7:15)
Lançando os Pontos de Luz (5:28)
Lançando os Pontos de Tomadas (TUGs e TUEs) (9:45)
Lançando os Pontos de Interruptores (9:10)
Criação dos Circuitos Elétricos (19:47)
Tabelas de Cargas e Dimensionamentos (15:40)
Modelagem dos Eletrodutos (15:27)
Indicação da fiação em planta baixa (PARTE 1) (13:47)
Indicação da fiação em planta baixa (PARTE 2) (19:56)
Elaborando o Diagrama Unifilar (16:34)
Indicação da fiação em 3D (PARTE 1) (20:12)
Indicação da fiação em 3D (PARTE 2) (26:39)
Colocando as proteções no QDC (6:21)
Preparando as pranchas (7:35)

TEMPLATE FORNECIDO:

• O Template fornecido é compatível com as versões Revit 2016, 2017, 2018, 2019 e 2020.
• Contem 59 famílias carregáveis com 172 tipos.
• O Template funciona nos sistemas 127/220V e 220/380V.
• A potência de iluminação e quantidade mínima de TUGs é calculada automaticamente pelo Revit através dos Spaces, devemos apenas informar a distância máxima entre as Tugs (3,5m ou 5m).
• O Template não contempla cálculos luminotécnicos. Contempla pontos de luz no teto, definindo potência e tipo de carga, necessárias para o projeto elétrico.
• A indicação da Fiação é feita manualmente através de Tags, o número do circuito é acrescentado automaticamente, devemos apenas escolher o tipo de Tag manualmente (FNT, FR, etc.) e digitar o valor da bitola da fiação calculada na tabela do painel.
• O Diagrama Unifilar é feito através de Tags Wires e Generic annotations, onde ele lê automaticamente, nos circuitos terminais, o número do circuito, a descrição do circuito, o valor do disjuntor e o n° de polos. Para os circuitos de distribuição utilizo Generic annotations que serão preenchidos manualmente.
• O dimensionamento dos circuitos e proteções é feito pelo critério de seção mínima, capacidade de condução dos condutores, e queda de tensão nos circuitos terminais, não contém o critério de corrente de curto circuito.
• Na tabela de cargas devemos acrescentar o FCA e FCT e dimensionar o disjuntor a partir da corrente de projeto corrigida calculada, o Revit dimensiona a bitola da fiação automaticamente, depois devemos digitar o comprimento do circuito para verificar a queda de tensão apenas do circuito terminal.
• É possível a extração do quantitativo da fiação, você deverá informar manualmente quais fios estão passando por cada eletroduto.
• Não será emitido certificado.

AR CONDICIONADO
Compatível com Versão 2016 - 2017 - 2018 - 2019 - 2020

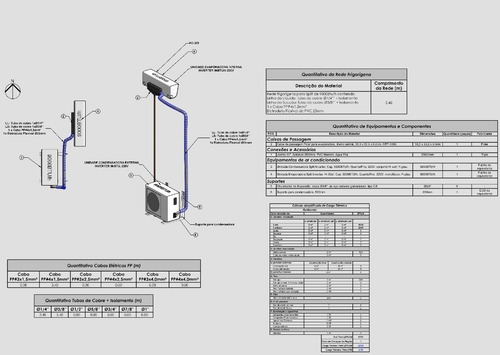

Revit Mep Ar condicionado + Template com Famílias Parametrizadas!

Template feito em versão anterior para poder se atualizar e abrir em qualquer versão atual!

RELAÇÃO AULA:

Explicação do Funcionamento e Exposição das Famílias do Template (19:31)

TEMPLATE FORNECIDO:

• O Template fornecido é compatível com as versões Revit 2016, 2017, 2018, 2019 e 2020.

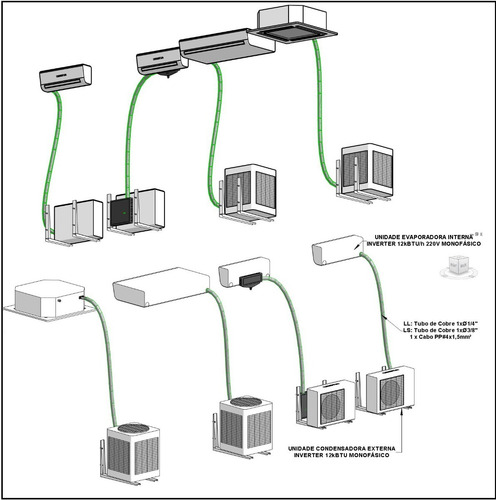

• Unidades condensadoras e evaporadoras Komeco ou equivalente de 9000 BTU/h a 55000 BTU/h
• Caixa de Passagem Polar para Evaporadora com drenagem lateral e central
• Tubos de Cobre Flexível c/ isolamento LL e LS de Ø3/8" a Ø1/2"
• Parâmetro para quantificação do Cabo PP até 4mm²
• Não será emitido certificado.

SPDA
Relação de Orientações:
Iniciando o projeto de SPDA com o Template fornecido e vinculando o modelo da arquitetura
Conceitos Iniciais e NBR5419
Modelagem e Projeto do Subsistema de Captação
Modelagem e Projeto do Subsistema de Descidas
Modelagem e Projeto do Subsistema de Aterramento
Preparando as Pranchas e finalizando o projeto

-O Template fornecido é compatível com as versões Revit 2016, 2017,2018 e 2019.

-Contem 35 famílias carregáveis com 96 tipos, conforme relação de famílias

-Contém 215 detalhes 2D de SPDA Externo e Estrutural (Ver exemplos no Anexo 02)

-Não será abordado o cálculo do Gerenciamento de Risco para definição da classe do SPDA


ÚNICO NO ML
A rotina dynamo é essencial para gerar agilidade ao projeto. a rotina presente no projeto possibilita a criação do diagrama unifilar de maneira automática

Sem garantia
