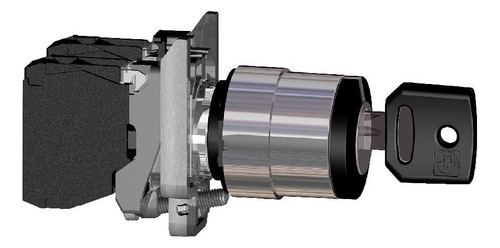

Schneider Electric XB4BG41 Comutador Retenção Com Chave 1na 2 Posições Fixas Preto

Descrição

Comutador Retenção Com Chave Preto 1na 2 Posições Fixas Schneider Electric

A Schneider Electric está há mais de 180 anos fazendo história e inovando no mercado, desenvolvendo tecnologias e soluções para segurança, confiabilidade, eficiência e sustentabilidade.

ESPECIFICAÇÕES TECNICAS:

Marca: Schneider Electric
linha de produto: Harmony XB4
tipo de produto ou componente: Comutador
Nome abreviado do dispositivo: XB4
Material do aro: Metal cromado
material do colar de fixação: Zamak
diâmetro de montagem: 22 mm
Tipo de cabeçote: Normal (22mm)
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Posições fixas
característica do acionamento: Preto Comutador com chave
informações de posição do acionamento: 2 Posições 90°
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² sem a extremidade do cabo conforme EN/IEC 60947-1

Complementar:
altura: 47 mm
largura: 30 mm
profundidade: 86 mm
descrição dos terminais ISO nº 1: (13-14)NA
Peso líquido: 0,117 kg
resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C, distância: 0,1 m
tipo de bloqueio: Ronis 455
posição de retirada da chave: Em qualquer posição
uso dos contatos: Contatos padrão
ruptura positiva: Sem
valor de torque: 0,14 N.m comutação elétrica variável NA
durabilidade mecânica: 1000000 ciclos
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruz compatível com chave de fenda pozidriv No 1
Compatível com fenda com chave de fenda plana de Ø 4 mm
Compatível com fenda com chave de fenda plana de Ø 5,5 mm
Material de contatos: Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme EN 60947-5-1, apêndice C
1000000 ciclos, CA-15, 3 A a 120 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme EN 60947-5-1, apêndice C
1000000 ciclos, CA-15, 4 A a 24 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme EN 60947-5-1, apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme EN 60947-5-1, apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme EN 60947-5-1, apêndice C
Apresentação do dispositivo: Produto completo

Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
categoria de sobretensão: Classe I conforme IEC 60536
grau de proteção IP: IP66 conforme IEC 60529 / IP69 / IP69K / IP67
grau de proteção NEMA: NEMA 13 / NEMA 4X
grau de proteção IK: IK06 para IEC 50102
Normas: EN/IEC 60947-5-1 / EN/IEC 60947-5-5 / EN/IEC 60947-5-4 / CSA C22.2 No 14 / EN/IEC 60947-1 / JIS C8201-5-1 / UL 508 / JIS C8201-1
Certificações do produto: CSA / GL / BV / UL / DNV / LROS (Lloyds register of shipping)
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
