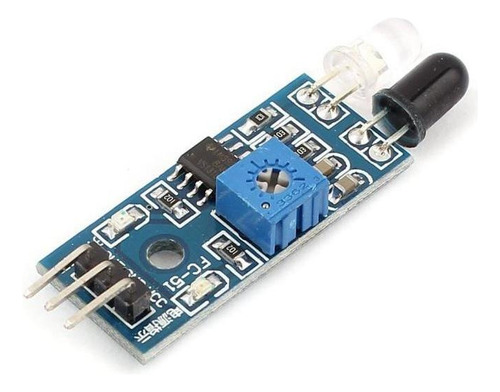

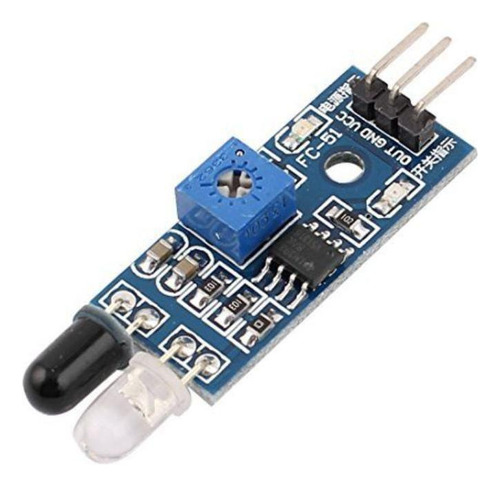

Sensor De Obstáculo Infravermelho/ Reflexão Ln393

Descrição

Sensor de obstáculo infravermelho/reflexão ln393 para arduino

Módulo sensor de obstáculo infravermelho baseado no circuito integrado amplificador lm393. Trabalha com sistema de reflexão de luz infravermelha. Possui led emissor de infravermelho e um fotodiodo, quando algum obstáculo/objeto passa no ângulo de reflexão dentro da distância ajustada, o sensor indica tal situação colocando a saída em nível lógico baixo. Este módulo possui um trimpot para ajuste e regulagem da distância de detecção que pode ficar entre 2 a 30cm. Esta distância, mesmo ajustada poderá ser diferente dependendo do tamanho e cor do obstáculo. Sua tensão de trabalho é de 3,3 a 5v, podendo ser conectado diretamente à porta do micro controlador (arduino, pic e outros). Seu funcionamento é simples: quando algum obstáculo é colocado em frente ao sensor, o sinal infravermelho é refletido para o receptor.

Características:
- Tipo de saída: digital, 1 ou 0
- Nível lógico da saída quando obstáculo detectado: nível lógico baixo
- Circuito integrado controlador: lm393
- Ângulo de detecção: 35º
- LEDs: verde - sensor ativado, vermelho - sensor alimentado
- Conexão: conector macho header 2,54 mm (vcc, gnd, saída)
- Dimensões: 32 x 14 mm

Acompanha:
01 x módulo sensor de obstáculo ln393

Informações:
Descrição da interface (3 fios):
1 VCC: tensão 3,3 a 5v externo (pode ser conectado diretamente a 5v e 3,3v mcu mcu)
2 GND: gnd externo
3 OUT: interfaces de pequena placa de saída digital (0 e 1)
