Sensor De Tensão P-8 (voltagem) Ac Arduino Pic - Kit 5

Descrição

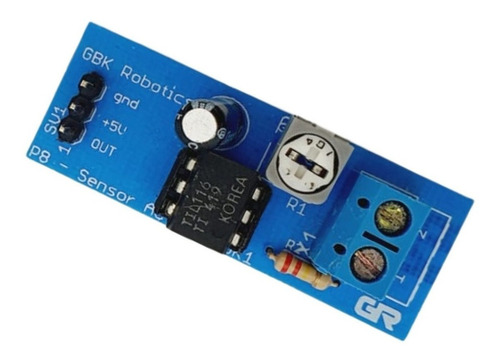

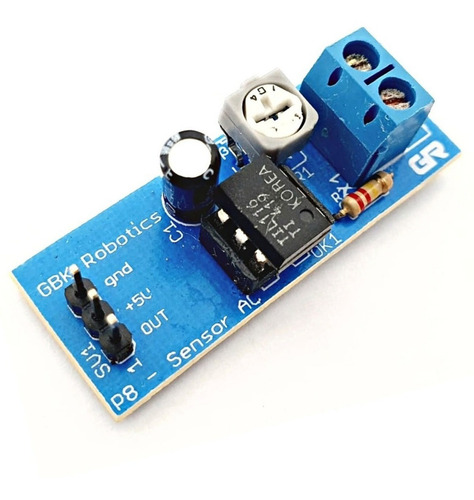

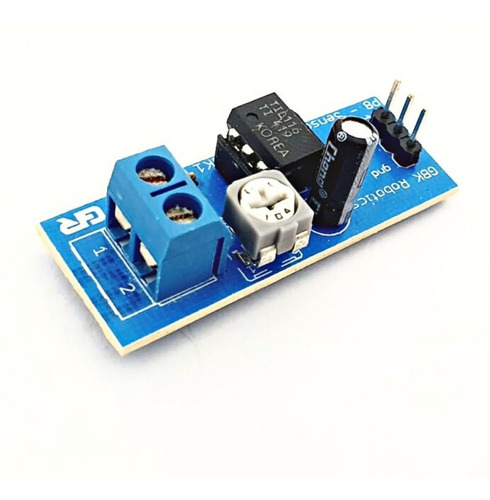

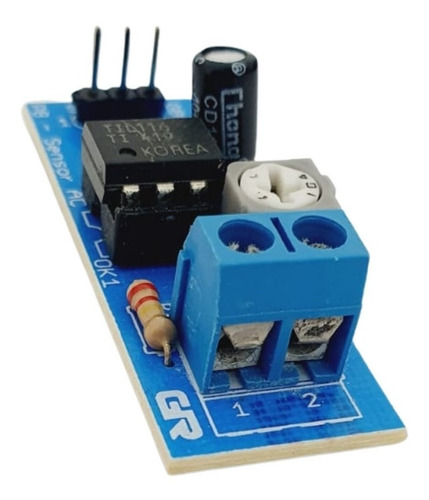

P8 – Módulo Sensor de Tensão AC

- Composto por um optoacoplador, este módulo assegura o isolamento da Rede.

ESQUEMA DE PINAGEM:
- 5V – 5V do Arduino.
- GND – GND do Arduino.
- S – Sinal para uma das portas analógicas.

CARACTERÍSTICAS:
- Sensor de Tensão;
- Módulo Sensor de Tensão AC;
- Detectar a passagem de tensão AC;
- Composto por um optoacoplador;
- Isolamento da Rede;
- Bornes a parafuso para fixação dos fios;
- Compatível com Arduino, AVR, PIC, ARM, Raspberry PI;
- Orgulhosamente produzido no Brasil;
- Excelente custo x benefício;

ESPECIFICAÇÕES:
- Marca: GBK Robotics;
- Modelo: P8;
- Tensão de operação: 5VDC;
- Entrada: 127/220v AC;
- Optoacoplador (isolando a rede AC do sinal DC para o microcontrolador);
- Composição: Componentes Eletrônicos e PCI;
- Dimensões (LxC): 16.8x44.6MM;
- Peso: 5.4g.

ACOMPANHA:

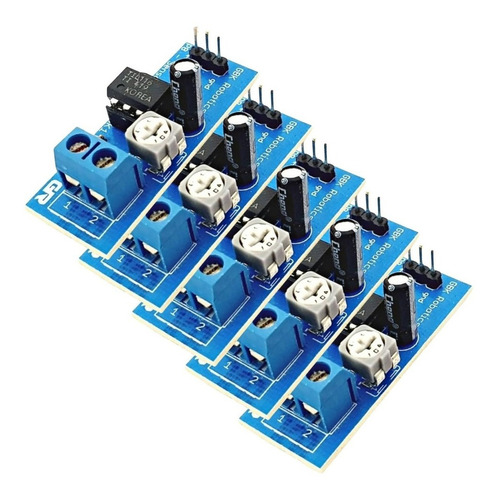

05 - Módulo Sensor de Tensão AC GBK - P8

*CONTEÚDOS EXTRAS:

>>>EXEMPLO DE LIGAÇÃO:<<<
- CONEXÕES: O módulo pode ser conectado ao Arduino ligando-se o pino positivo (VCC) no 5V, o pino negativo (GND) no GND e o pino SINAL em um pino analógico, como por exemplo A0. Este Módulo possui uma entrada (Sinal), que faz a leitura na entrada AC.

>>>SKETCH DE EXEMPLO:<<<
*/
/////////////////////////////////
// INICIALIZAÇÃO DAS VARIÁVEIS //
/////////////////////////////////
int pinoentrada
int tensao;
int i=0;
int soma=0;
int media=0;
void setup() {
pinMode(A0,INPUT);
Serial.begin(9600);
}
void loop() {
soma=0;
i=0;
if(analogRead(A0)>20){
for(i=0;i<1000;i++){
pinoentrada = analogRead(A0);
tensao = (pinoentrada*6.5)/1024;
tensao = tensao*1.732;
soma = (soma+tensao);
}
media = soma/10;
Serial.println(media);
if((media>130)&&(media<35)){
Serial.println("110V");
}
if(media<150){
Serial.println("220V");
}
delay(100);
}
}
