Sensor Infravermelho Reflexivo Industrial E18-d80nk /nf-e

Descrição

##################################
### · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·###
### · · · · · · · SENSOR REFLEXIVO E18-D80NK · · · · · · · · ###
### · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·###
##################################

ACOMPANHA:

1 X SENSOR REFLEXIVO E18-D80NK

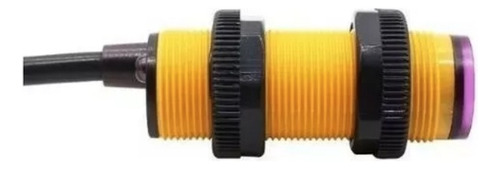

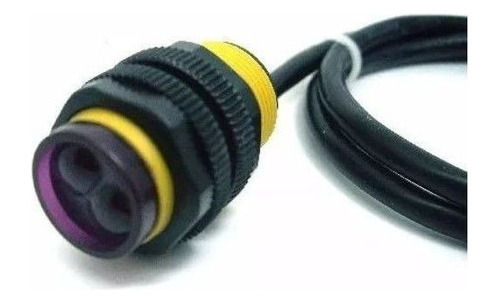

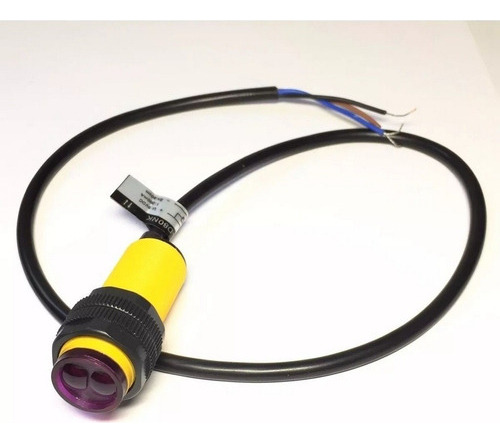

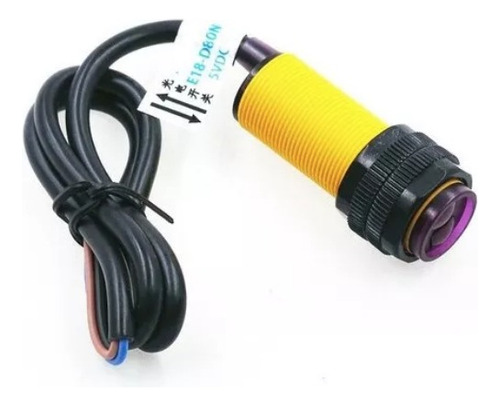

Este sensor de proximidade infravermelho é um módulo de reflexão fotoelétrico que integra um emissor IR e um receptor IR, no mesmo corpo. Possui um alcance que varia de 3 à 80cm com o ajuste do parafuso na parte de trás do sensor.

Funciona por reflexão, ou seja, a luz infravermelha quando atinge algum objeto dentro da faixa de detecção, a saída (saída NPN com coletor aberto) é acionada. O sensor possui uma longa distância de detecção (entre 3cm e 80cm) e apresenta pouca interferência da luz ambiente, pois trabalha com luz infravermelha modulada. O sensor possui um ajuste de distância para a detecção e fornece uma saída digital (Ligado ou desligado).

Este sensor não informa a distância, mas sim se há ou não algum objeto (obstáculo) dentro da faixa de detecção ajustada. Ótima opção para projetos de robótica com Arduino e outros microcontroladores. Necessita de um resistor de pullup de 10Kohm (Não incluso). Apresenta pouca interferência com a luz visível e seu funcionamento é muito simples, sendo uma excelente escolha para projetos com Arduino, robótica e identificação de obstáculos e barreiras.

Ele é comumente aplicado em robôs para detecção de obstáculos e consequente desvio de rota, para contagem em linhas de produção ou ainda em sistemas de segurança, entre outros.

Descrição Técnica:

Tensão de operação: 5VDC;
Corrente de operação: 10-15mA;
Faixa de detecção: 3-80cm;
Diâmetro sensor: 18mm;
Comprimento sensor: 45mm;
Comprimento cabo: 20cm;
Modelo: E18-D80NK.

Fios para conexão:

Vermelho: +5Vcc
Verde: GND
Amarelo: Saída NPN coletor aberto (Conecte um resistor de 10Kohm ao +5V).
Versão com fios Marrom, preto e azul:

Marrom: +5VCC
Azul: GND
Preto: Saída NPN coletor aberto (Conecte um resistor de 10Kohm ao +5V).
