Temporizador Ciclico Multi Tempo Digimec Dtcm 1/10 110/220v

Descrição

Introdução

Os temporizadores cíclicos multiescala da Digimec tipos JTCM-1/10, DTCM-1/10 e DTCM-11/10 são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em painéis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.

Funcionamento

A partir de sua energização, os temporizadores com a função cíclica comutam seu(s) contato(s) de saída(s) para a posição de trabalho durante o intervalo de tempo (t1) e retornam a posição de repouso durante o intervalo de tempo (t2). Assim permanecem ciclando entre t1 e t2 enquanto permanecerem alimentados.

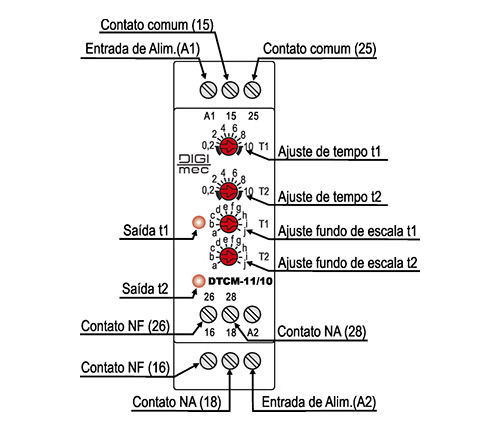

Seleção do fundo de escala e do tempo decorrente: Os temporizadores possuem 10 fundos de escalas predeterminadas nos seletores inferiores T1 e T2, com seleção alfabética de a ? j. Com os seletores superiores T1 e T2 pode-se ajustar o tempo decorrente dentro da base de tempo do fundo de escala.
Sempre que selecionada a escala de tempo (fundo de escala), obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala via seletores frontais e retornar a alimentação.

DADOS TÉCNICOS

Alimentação (-15% +10%) DTCM-11/10: 110, 220V
Frequência da rede 50-60 Hz
Consumo 3 VA (aproximadamente)
Escalas (T1 e T2) a = 3 segundos
b = 6 segundos
c = 15 segundos
d = 60 segundos
e = 3 minutos
f = 6 minutos
g = 15 minutos
h = 60 minutos
i = 3 horas
j = 15 horas
Precisão de escala 2,5% fim de escala
Repetibilidade 2% fim de escala
Histerese < 2% fim de escala
Tempo mínimo de reinicialização 100 ms

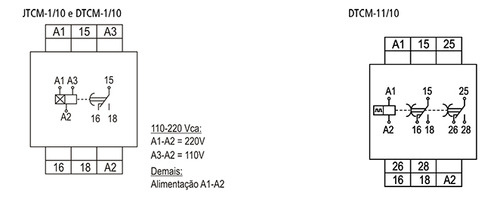

Relé de saída DTCM-1/10: 1 X 5 A, 250 Vca máx. carga resistiva reversível
DTCM-11/10: 2 X 5 A, 250 Vca máx. carga resistiva reversíveis
Material dos contatos AgCdO
Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente De trabalho: 0 a 50C
De armazenamento: -10 a +60C
Umidade relativa de trabalho 20 a 90% sem condensação
Grau de proteção da caixa IP 51
Grau de proteção nos terminais IP 20
Material da caixa Termoplástico
Capacidade dos terminais Fio: 2,5 mm
Cabo: 2,5 mm
Condutor com terminal: 2,5 mm
Torque de aperto: 0,4 Nm
Fixação Trilho DIN 35 mm ou parafuso (com adaptador para caixa D)

INFORMAÇÃO ADICIONAL

Peso 0,300 kg
Dimensões 20 7 5 cm
