Transmissor De Pressão Diferencial Np800h 0 A 3 Kpa - Novus

Descrição

Transmissor de Pressão Diferencial NP800H 0 a 3 KPA - Novus

Descrição:
Os transmissores de pressão diferencial NP800H utilizam técnicas de medição de pressão por leitura capacitiva. Precisos e extremamente flexíveis, geram um sinal de corrente de 4-20mA em função da pressão diferencial medida ou suas grandezas indiretas (vazão, nível, etc.).

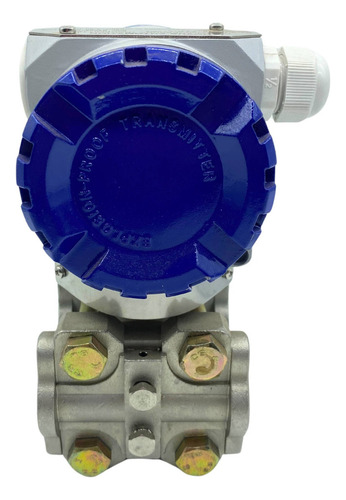

Desenvolvido para atender os requisitos críticos de segurança e confiabilidade, possui um corpo metálico robusto, uma eletrônica exaustivamente testada e protegida que garante um funcionamento adequado nos mais exigentes ambientes.

O transmissor NP800H é utilizado na medição e monitoração de pressão diferencial em ambientes agressivos, onde além de precisa e confiável a instrumentação deve ser robusta e de fácil instalação.

Utiliza como elemento primário de medição de pressão um sensor capacitivo, que proporciona um desempenho superior e a versatilidade que o mercado espera. Apresenta um conjunto otimizado de funções e também especificações que priorizam o desempenho e a robustez.

- Utilização com líquido, gás ou vapor
- Compatibilidade com a maioria dos fluidos industriais
- Excelente estabilidade
- Volume compacto e estrutura simples
- Configuração on-line e off-line
- Ajuste local de zero e span, não interativos

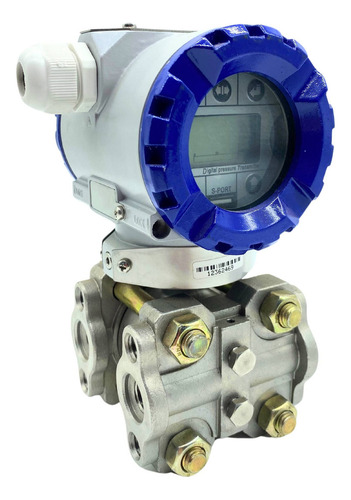

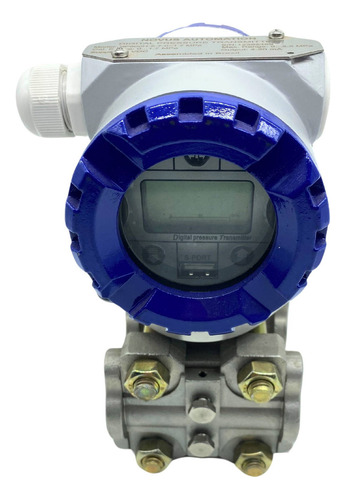

- Display local de cristal líquido com 5 1/2 dígitos
- Indicação local de: Pressão diferencial medida, corrente de saída, % de saída, raiz quadrada da pressão medida.

Especificações:
- Código: 8800920003
- Configuração local ou via comunicação digital
- Aplicações: Líquido, gás ou vapor
- Sinal de saída: 4-20mA a dois fios com comunicação digital sobreposta
- Faixa máxima de pressão: 0 À 10 KPA
- Precisão: 0,075% da faixa máxima (Max. Range ou URL)
- Estabilidade: 0,2% do URL por 24 meses
- Alimentação: 16 a 48Vcc
- Temperatura ambiente: -20 a +85ºC
- Temperatura do processo: -25 a 100ºC
- Umidade relativa do ar ambiente: 0 a 100%
- Tempo de Startuo: 2 segundos
- Tempo de resposta: 0,2 segundo
- Atualização da corrente de saída em 100ms
- Função de saída: linear e raiz quadrada
- Unidades de pressão possíveis na indicação local: in H2O, in Hg, ft H2O, mm H2O, mm Hg, PSI, bar/mbar, gf/cm2, Kgf/cm2, Pa/ KPa/ MPa, torr, atm.
- Pressão estática máxima: 2,5 Mpa

Especificações Físicas:
- Conexão elétrica: 1/2-14 NPT e prensa-cabos PG1/2
- Conexão do processo: 1/4-14 NPT
- Grau de proteção: IP68
Partes Molhadas:
- Diafragmas isoladores: Aço inox 316L
- Válvulas de dreno/sangria: Aço inox 316L
- Flanges: Aço inox 316L
- Anéis de vedação (para flanges e adaptadores): Bruna N
Partes Não Molhadas:
- Invólucro: Alumínio injetado, tinta poliéster com pintura eletroestática
- Flange: Aço Inox 316
- Fluido de enchimento: Óleos: Silicone
- Anéis de vedação: Bruna N
- Parafusos e porcas do flange: Aço carbono bicromatizado

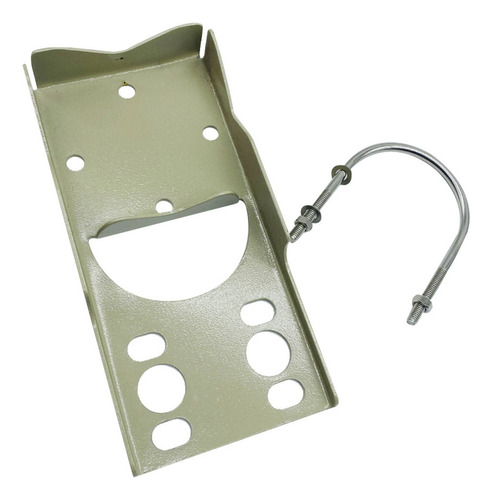

- Suporte de fixação: Aço carbono, tinta poliéster com pintura eletrostática
- Acessórios do suporte: Parafusos, porcas, arruelas em aço carbono bicromatizado
- Grampo-U: Aço inox 316
- Plaqueta de identificação: aço inox 316
