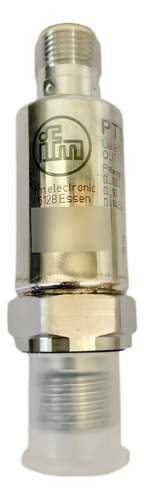

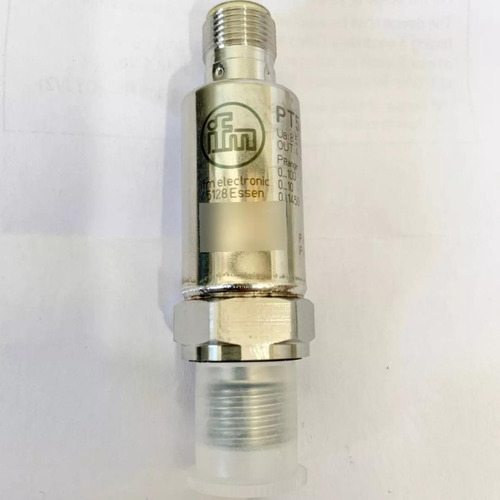

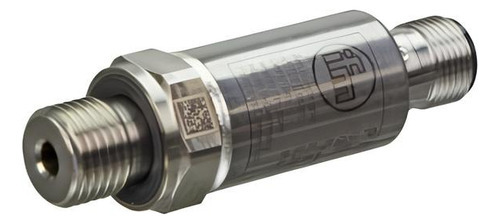

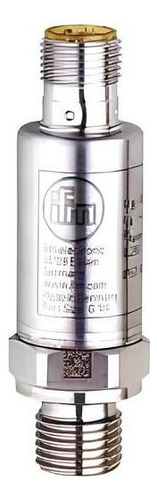

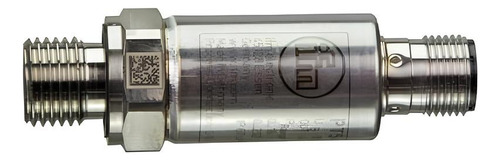

Transmissor Sensor Pressão Eletronico Ifm Pt5402 - 0/100 Bar

Descrição

Características do produto
Quantidade de entradas e saídas
Quantidade de saídas analógicas: 1
Alcance de medição
0...100 bar
0...1450 psi
0...10 MPa
Conexão de processo
conexão da rosca G 1/4 rosca externa (DIN EN ISO 1179-2)
Campo de aplicação
Aplicação
para aplicações industriais
Substâncias
fluidos líquidos e gasosos
Temperatura do fluído [°C]
-40...90
Min. Berstdruck
1000 bar
14500 psi
100 MPa
Resistência à pressão
250 bar
3625 psi
25 Mpa
Aviso da resistência à pressão
estático
Resistência contra vácuo [mbar]
-1000
Tipo de pressão
pressão relativa
Dados elétricos
Tensão de operação [V]
8,5...36 DC
Resistência de isolamento mín. [M]
100; (500 V DC)
Classe de proteção
III
Proteção contra inversão de polaridade
sim
Retardo de prontidão [s]
< 0,1
Entradas/saídas
Quantidade de entradas e saídas
Quantidade de saídas analógicas: 1
Saídas
Saídas totais
1
Sinal de saída
sinal analógico
Quantidade de saídas analógicas
1
Corrente da saída analógica [mA]
4...20
Carga máx.
(Ub – 8,5 V) / 21,5 mA; 8,5V= 0 ; 12V max. 160; 24V max. 720
Proteção contra curto-circuitos
sim
Proteção contra sobrecarga
sim
Faixa de medição / de ajuste
Alcance de medição
0...100 bar
0...1450 psi
0...10 MPa
Precisão / desvios
Repetibilidade [% de duração]
< ± 0,05; (nas variações de temperatura < 10K)
Desvio de características [% de duração]
< ± 0,5; (incl. desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade, histerese)
Desvio de linearidade [% de duração]
< ± 0,1 (BFSL) / < ± 0,2 (LS)
Desvio de histerese [% de duração]
< ± 0,2
Estabilidade ao longo do tempo [% de duração]
< ± 0,1; (por 6 meses)
Coeficiente de temperatura do ponto zero e amplitude [% de duração / 10 K]
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Tempos de reação
Tempo da resposta de passo saída analógica [ms]
1
Condições ambientais
Temperatura ambiente [°C]
-40...90
Temperatura de armazenamento [°C]
-40...100
Proteção
IP 67; IP 69K
Certificações / testes
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistência a choques
DIN EN 60068-2-27
50 g (11 ms)
Resistência à vibrações
DIN EN 60068-2-6
20 g (10...2000 Hz)
MTTF [anos]
686
Diretiva de equipamentos sob pressão
Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda
Dados mecânicos
Peso [g]
59
Materiais
1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI
Materiais em contato com o fluído
1.4542 (17-4 PH / 630)
Ciclos de pressão mín.
60 milhões; (a 1,2 da pressão nominal)
Máx. torque de aperto [Nm]
25...35; (torque recomendado; Depende da lubrificação, vedação e nível de pressão)
Conexão de processo
conexão da rosca G 1/4 rosca externa (DIN EN ISO 1179-2)
Vedação da conexão do processo
FKM (DIN EN ISO 1179-2)
Elemento de estrangulamento disponível
não (instalação posterior)
Notas
Notas
BFSL = Best Fit Straight Line (configuração do valor mínimo)
LS = ajuste de ponto limite
Quantidade
1 peça
conexão elétrica
Conexão
Conexão: 1 x M12; codificação: A+

Sem garantia
