Tubo Multicamada Emmeti Gaspex Uv Branco 16mm - 30 Metros

Descrição

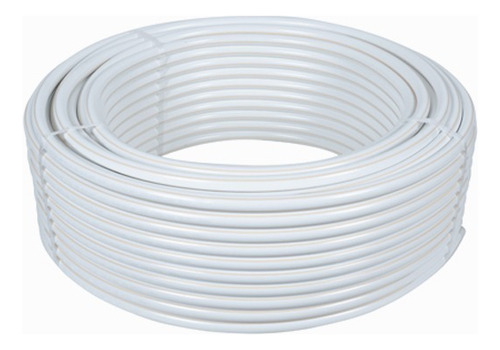

Tubo Multicamada Emmeti GASPEX® com Proteção UV - Branco 16 mm - 30 Metros.

Tubulação Multicamada PEX para Gás com proteção contra Radiação ultravioleta.

O Tubo multicamada Gaspex UV é indicado para instalações no segmento de gases combustíveis (GN e GLP), podendo ser instalado em áreas externas expostas ao sol.

Substitui as tubulações de cobre e otimiza a instalação, permitindo ser instalado rapidamente devido à flexibilidade que facilita traçados com curvas e à possibilidade de uso de bobinas de até 100 metros, reduzindo a necessidade de emendas.

Construção:
1 - Tubo interno de polietileno reticulado (PEX)
2 - Camada de ligação entre o tubo interno e o de alumínio
3 - Tubo de alumínio soldado a topo com espessura de 0,2 mm
4 - Camada de ligação entre o tubo externo e o de alumínio
5 - Revestimento externo de polietileno (PEX)

Dados técnicos:
Pressão máxima de operação: 5 bar
Temperatura de operação: -20 °C - +60 °C
Coeficiente de expansão linear: 0,026 mm/m °C
Condutividade térmica: 0.45W/m °C
Raio mínimo de flexão: 5 x tubo Ø
Rugosidade da superfície do tubo interno: 7 µm

Normas:
> ISO 17484-1
> ISO 18225
> ABNT 16821

CONVENÇÕES E TERMOS TÉCNICOS.
NPT: Rosca Cônica 55°
BSP: Rosca Paralela
BSPT: Rosca cônica 60°
AP: Alta Pressão
BP: Baixa Pressão
E: Externo – Rosca Macho
I: Interno – Rosca Fêmea
BM: Espigão “Bico Mamadeira” Mangueira
PN: Pressão Nominal
DN: Diâmetro Nominal
UNF-NF: Rosca Fina
UNC-NC: Rosca Grossa
UNEF-NS: Rosca Extra Fina

Conversões:
1 kPa <=> 0,145 Psi
1 bar <=> 1,02 kgf/cm²
1 kPa <=> 102,27 mmca
10 Psi <=> 0,7 kgf/cm²
1 kg GLP <=> 1,24m³ GN
1 kg GLP <=> 0,445m³ GLP
1 m³ GLP <=> 2,2472 kg GLP
1 m³ GLP <=> 24.500 kcal
1 kg GLP <=> 12.200 kcal
1 m³ GN <=> 9.400 kcal
1 ft³/h <=> 0,0283 m³/h
1 kg <=> 2,205 lb
10mm <=> 1 cm

Tabela Internacional do Padrão rosca NPT (National Pipe Thread)
Rosca NPT 55° Cônica 1/8” – Inicio 09,30 mm / Fim 10,30 mm – 27 FPP
Rosca NPT 55° Cônica 1/4” – Inicio 13,00 mm / Fim 13,75 mm – 18 FPP
Rosca NPT 55° Cônica 3/8” – Inicio 16,50 mm/ Fim 17,20 mm – 18 FPP
Rosca NPT 55° Cônica 1/2" – Inicio 19,90 mm / Fim 21,20 mm – 14 FPP
Rosca NPT 55° Cônica 3/4" – Inicio 25,00 mm / Fim 26,80 mm – 14 FPP
Rosca NPT 55° Cônica 1” – Inicio 31,60 mm / Fim 33,50 mm – 11.1/2 FPP

Tabela Internacional de Roscas BSP (British Standard Pipe Thread)
Rosca BSP Paralela 1/8” – 9,60mm – 28 FPP
Rosca BSP Paralela 1/4” – 13,00mm – 19 FPP
Rosca BSP Paralela 3/8” – 16,50mm – 19 FPP
Rosca BSP Paralela 1/2” – 20,80mm – 14 FPP
Rosca BSP Paralela 3/4” – 26,30mm – 14 FPP
Rosca BSP Paralela 1” – 33,00mm – 11 FPP

Tabela Internacional de Roscas Paralela UNF – Assento 45° - Norma SAE J514
Tubo Ø 1/4” – 7/16” UNF - 11,07mm - 20 FFP – 1/4” SAE
Tubo Ø 5/16” – 1/2” UNF - 12,70mm - 20 FFP – 5/16” SAE
Tubo Ø 3/8” – 9/16” UNF - 14,25mm - 18 FPP – 3/8” SAE
Tubo Ø 1/2” – 3/4” UNF - 19,00mm - 16 FPP – 1/2” SAE
Tubo Ø 5/8” – 7/8” UNF - 22,17mm - 14 FFP – 5/8” SAE
Tubo Ø 3/4” – 1.1/16” UNF - 26,95mm - 12 FPP – 3/4” SAE

Diâmetro Externo Tubo Cobre Flexível ABNT NBR 5030
3/16”: 4,76mm x 0,79mm - 0,088 kg/m
1/4”: 6,35mm x 0,79mm – 0,123 kg/m
5/16”: 7,94mm x 0,79mm – 0,158 kg/m
3/8”: 9,52mm x 0,79mm – 0,193 kg/m
1/2”: 12,70mm x 0,79mm – 0,263 kg/m
5/8”: 15,87mm x 0,79mm – 0,333 kg/m
3/4”: 19,05mm x 0,79mm – 0,403 kg/m

Medidores de Gás LAO
G 0,6 = Vazão GLP 0,8 m³/h ou 2,0 kg/h – Pressão Trabalho 50 kPa 0,5 bar
G 1,0 = Vazão GLP 1,4 m³/h ou 3,5 kg/h – Pressão Trabalho 50 kPa 0,5 bar

Características dos Metais em LATÃO C-360 CLA 1/2 D
1 – Propriedades Químicas
Cobre (Cu): 60% - 63%
Chumbo (Pb): 2,25% - 3,7%
Ferro (Fe): 0,35%
Estanho (Sn): 0,30%
Zinco (Zn): Restante
2 – Propriedades Físicas
Condutibilidade Elétrica: 26 I.A.C.S.
Condutibilidade Térmica: 0,28 cal/cms°C
Densidade: 8,50 g/cm³
Expansão Térmica: 20%
Ponto de Fusão: 900°C
3 – Propriedades Mecânicas
Limite de Resistência: 310 – 460 MPa
Limite de Escoamento: 120 – 300 MPa
Alongamento: 12% – 25%
Dureza: 75 – 135 Brinell
Têmpera: 1/2 D

Vaporizações dos Cilindros a 20° C
P2 = 0,20 Kg/h GLP
P5 = 0,40 Kg/h GLP
P13 = 0,60 Kg/h GLP
P45 = 1,00 Kg/h GLP
P90 = 2,00 Kg/h GLP
P190 = 3,50 Kg/h GLP

Densidade Relativa ao Ar
GN: 0,6 atm
GLP: 1,8 atm

Limites de Explosividade
GN: 5 – 15%
GLP: 2 – 10%
