Unidade Compressora Csl 15 Bravo Br - 140 Lbs Schulz- 1 Ano 127/220v

Descrição

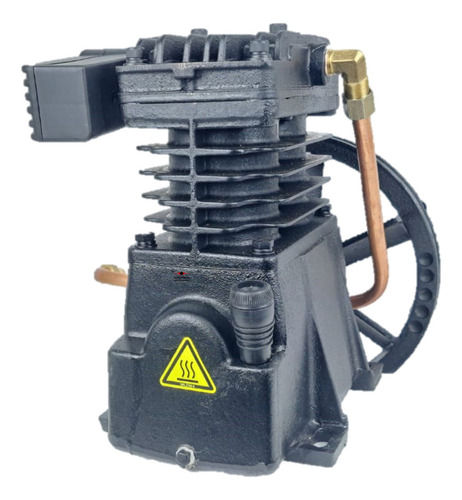

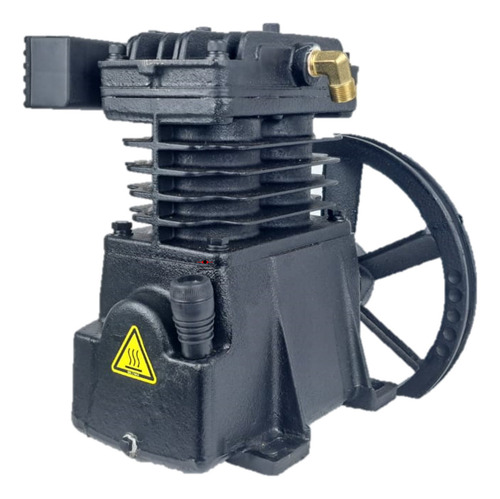

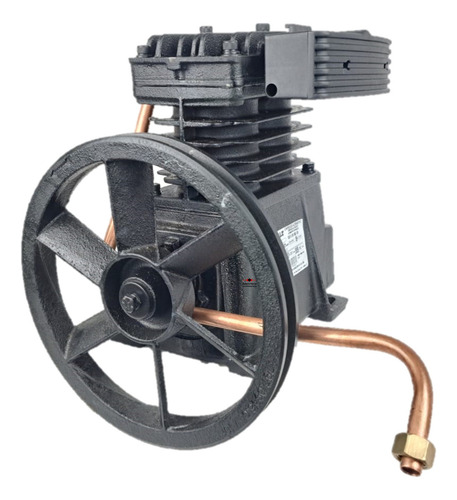

UNIDADE COMPRESSOR SCHULZ CSL 10BR / CSL 15BR

ACOMPANHA:
1 Cabeçote Schulz CSL 10BR / CSL 15 BR
1 Filtros c/ Elemento Schulz Retangular
1 Serpentina de carga c/ Conexões

---------------DESCRIÇÃO:----------------------------------
USANDO MOTOR 2HP (2CV)
- Deslocamento: 10 Pés³/min (283L/min)
- Pressão Máxima: 140 lbs (9,7 Bar)
- Rotação no Bloco: 860 RPM
- Tempo de Enchimento (100 Litros): 5"20'' aproximado
- Tempo de Enchimento (200 Litros): 10"40" aproximado
- Volume de óleo: 520 ml

USANDO MOTOR 3HP (3CV)
- Deslocamento: 15 Pés³/min (425L/min)
- Pressão Máxima: 140 lbs (9,7 Bar)
- Rotação no Bloco: 1200 RPM
- Tempo de Enchimento (100 Litros): 4"10'' aproximado
- Tempo de Enchimento (200 Litros): 6"30" aproximado
- Volume de óleo: 520 ml
- Diâmetro do volante: 254 mm
---------------------------------------------------------------------------
DIMENSÕES:
- Altura: 28 cm
- Largura: 25 cm
- Profundidade: 28,5 cm
- Peso: 20,5 KG
- Diâmetro do volante: 254 mm
- N° de Pistões: 2 (dois)
- Diâmetro dos Pistões: 2.1/2" (63,5mm) cada

DESLOCAMENTO TEÓRICO DE AR
Utilizando um Motor de 2 CV – 2 Polos (3450 RPM): 10 Pés³ = 283 L/min
Utilizando um Motor de 3 CV – 2 Polos (3450 RPM): 15 Pés³ = 425 L/min

Usar Polia de 66 mm c/ Motor de 2 CV P/ Gerar os 10 Pés³/min
Usar Polia de 108 mm c/ Motor de 3 CV P/ Gerar os 15 Pés³/min

ATENÇÃO: OBSERVAR O NÍVEL DE ÓLEO ANTES DE LIGAR.
