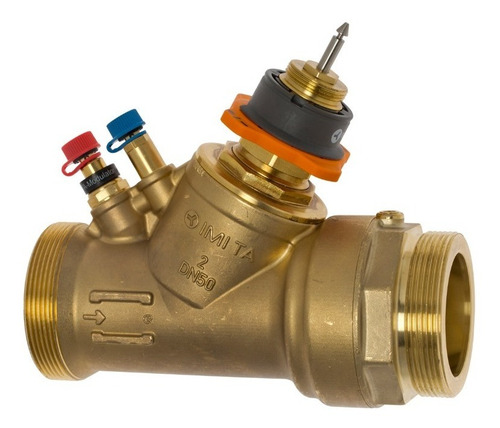

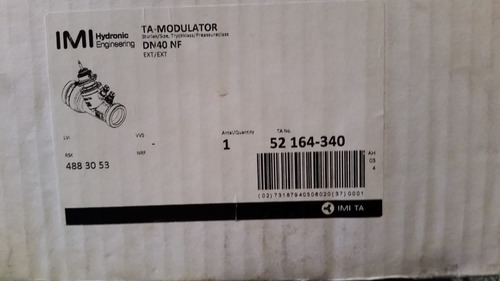

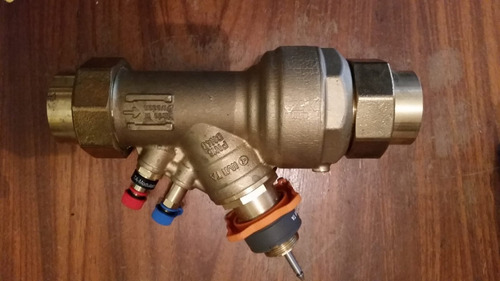

Válvula Controle Proporcional Ta Modulator + Slider750 Plus

Descrição

Válvula de controle e balanceamento independente de pressão para controle proporcional
A nova e única formatação da característica EQM possibilita um preciso controle de temperatura. A válvula é compatível com atuadores proporcionais ou de 3-fios. Um controlador de pressão diferencial incorporado fornece alta autoridade de controle, estabilidade de controle e limitação automática da vazão de projeto. A medição da vazão e da pressão disponível possibilita a otimização do sistema, bem como diagnósticos.

Principais características
Precisão no controle de temperatura
Fornece curva característica EQM única, garantindo melhor controle da modulação.

Precisão no controle
Formato único da característica EQM resulta em uma abertura de funcionamento até 6 vezes maior do que a abertura de funcionamento de uma válvula com característica linear.

Rápido balanceamento hidrônico
Limitador automático de vazão quando o atuador está completamente aberto, protegendo o sistema todo de excessos de vazão.

Fácil resolução de problemas
Medição de vazão e pressão diferencial facilita a redução do consumo da bomba e gera todos os dados necessários para diagnosticar o sistema.

Características Técnicas
Aplicações:
Instalações de climatização e aquecimento.

Funções:
Controle (EQM)
Pré-ajuste (vazão máx.)
Regulagem da pressão diferencial
Medição (¿H, t, q)
Bloqueio (para uso durante a manutenção do sistema – ver "Bloqueio")

Dimensões:
DN 15-80

Classe de Pressão:
DN 15-50: PN 16
DN 65-80: PN 16, PN 25

Pressão diferencial (¿pV):
Máx. pressão diferencial (¿pVmax):
DN 15-32: 600 kPa = 6 bar
DN 15-25: 400 kPa = 4 bar*
DN 40-50: 400 kPa = 4 bar
DN 65-80: 800 kPa = 8 bar
Mín. pressão diferencial (¿pVmin):
DN 15-20: 15 kPa = 0,15 bar
DN 25-32: 23 kPa = 0,23 bar
DN 40-80: 30 kPa = 0,30 bar
(Válida para máxima configuração, totalmente aberta. Outras configurações requererão menor pressão diferencial, verifique com o software HySelect).

¿pVmáx = A pressão diferencial máxima permitida sobre a válvula, para cumprir todas as performances indicadas.

¿pVmin = A perda de pressão mínima recomendada sobre a válvula, para controle de pressão diferencial adequado.

*) Com entrada de ¿p em PPS.

Faixa de vazão:
A vazão (qmax) pode ser ajustada dentro da faixa:

DN 15: 92 - 480 l/h
DN 20: 200 - 975 l/h
DN 25: 340 - 1750 l/h
DN 32: 720 - 3600 l/h
DN 40: 1000 - 6500 l/h
DN 50: 2150 - 11200 l/h
DN 65: 4200 - 24100 l/h
DN 80: 5900 - 37300 l/h

qmax = l/h em cada posição de ajuste e o disco da válvula totalmente aberto.

Temperatura:
DN 15-32, DN 65-80:
Máx. temperatura de trabalho: 120°C
Mín. temperatura de trabalho: -20°C
DN 15-25 com entrada de ¿p em PPS, DN 40-50:
Máx. temperatura de trabalho: 90°C
Mín. temperatura de trabalho: -10°C

Fluidos:
Água ou fluidos neutros, misturas aquosas de glicol (0-57%).

(Para outros fluidos, entre em contato com a IMI Hydronic Engineering)

Curso:
DN 15-20: 4 mm
DN 25-32: 6,5 mm
DN 40-50: 15 mm
DN 65-80: 20 mm

Rangeabilidade:
DN 15-32: >75
DN 40-80: >125

Bloqueio:
Passagem equivalente a = 0,01% da qmax (máxima configuração) e correta direção do fluxo. (Classe IV de acordo com a EN60534-4)

Característica:
Formato único de EQM, ideal para controle proporcional.

Materiais:
DN 15-32:
Corpo da válvula: AMETAL®
Partes móveis internas: AMETAL® e PPS
Cone: Aço Inoxidável
Haste: Aço Inoxidável
Estanqueidade da haste: Juntas em EPDM
Inserte ¿p: PPS
Membrana: EPDM e HNBR
Molas: Aço Inoxidável
Anéis: EPDM
DN 40-50:
Corpo da válvula: AMETAL®
Partes móveis internas: AMETAL®
Cone: AMETAL® e PTFE
Haste: Aço inoxidável
Estanqueidade da haste: Juntas em EPDM
Inserte ¿p: PPS
Membrana: EPDM
Molas: Aço inoxidável
Anéis: EPDM
DN 65-80:
Corpo da válvula: Fundido nodular EN-GJS-400
Partes móveis internas: Fundido nodular EN-GJS-400 e latão
Cone: Aço inoxidável e juntas em EPDM
Assento da válvula: Aço Inoxidável
Haste: Aço inoxidável
Estanqueidade da haste: EPDM
Inserte ¿p: Fundido nodular EN-GJS-400, aço inoxidável e latão
Membrana: EPDM reforçado
Molas: Aço Inoxidável
Anéis: EPDM


AMETAL® é uma liga resistente à dezincificação, desenvolvida pela IMI Hydronic Engineering.

Tratamento de superfície:
DN 32-50: Não tratado
DN 65-80: Pintura eletroforética

Identificação:
Anel de identificação preto no ponto de medição: TA-Modulator e DN.
DN 15-32: TA, IMI, PN, DN e seta da direção do fluxo. Volante de ajuste cinza.
DN 40-50: IMI TA, PN, DN (em mm e polegadas), local de origem e seta da direção do fluxo. Volante de ajuste laranja.
DN 65-80: IMI TA, DN (em mm e polegadas), materiai e seta da direção do fluxo. Etiqueta com especificação técnica, local de origem e CE. Volante de ajuste laranja.

Conexão:
DN 15-50: Rosca macho conforme a ISO 228.
DN 65-80: Flanges de acordo com a norma EN-1092-2, tipo 21. Comprimento de face a face conforme a EN 558, série 1.

Conexão para atuador:
DN 15-32: M30x1.5, push
DN 40-50: M30x1.5, push/pull
DN 65-80: 2xM8, push/pull

Atuadores:
DN 15-20: TA-Slider 160, EMO TM, EMO 3 (3 pontos).
DN 25-32: TA-Slider 160, TA-MC50-C* (3 pontos).
DN 40-50: TA-Slider 500, TA-Slider 750* (3 pontos).
DN 65-80: TA-Slider 750, TA-MC100 FSE/FSR (função à prova de falha).
*) Necessário adaptador- veja "Adaptadores para atuadores".

---------------------------------------------------------------------------------------------------------------

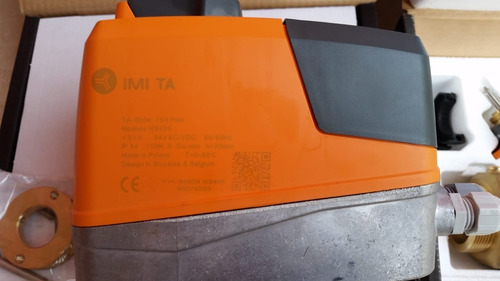

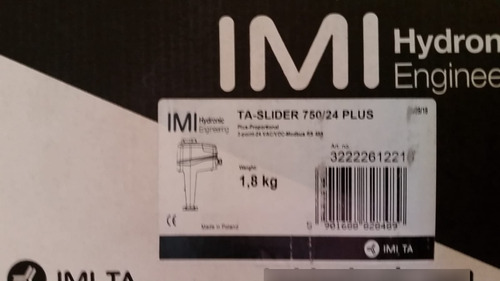

TA-Slider 750 (Com protocolo Modbus RTU)
Atuadores configuráveis digitalmente para todos os sistemas de controle, com ou sem comunicação BUS. Ampla gama de possibilidades de configuração resulta em alta flexibilidade de adaptação dos parâmetros em campo. Entrada binária, relé e curso máximo da válvula totalmente programável, criam novas oportunidades para controle hidrônico avançado e balanceado.

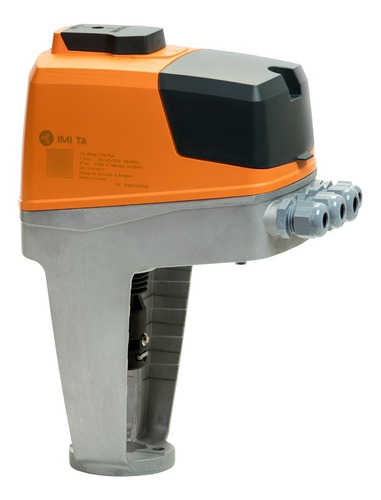

Atuador proporcional configurável digitalmente – 750 N
Atuadores configuráveis digitalmente para todos os sistemas de controle, com ou sem comunicação BUS. Ampla gama de possibilidades de configuração resulta em alta flexibilidade de adaptação dos parâmetros em campo. Entrada binária, relé e curso máximo da válvula totalmente programável, criam novas oportunidades para controle hidrônico avançado e balanceado.

Principais características
Configuração de fácil manuseio e confiável
Personalização completa via smartphone com conexão Bluetooth usando o TA-Dongle.

Completamente configurável
Mais de 200 opções de ajuste, permitindo a configuração de sinais de entrada e de saída, entrada binária, relé, características e muitos outros parâmetros.

Diagnóstico fácil
Registra os 10 últimos erros, possibilitando identificação rápida de falhas de sistema.

Perfeição na conectividade
Comunicação com os protocolos BUS mais utilizados.

Características Técnicas
Funções:
Controle proporcional
Controle de 3 pontos
Controle on/off
Operação manual
Detecção do curso
Indicação de modo, status e posição
Sinal de Saída VDC
Configuração de limitação de curso
Proteção contra bloqueios na válvula
Detecção de entupimento da válvula
Posição segura em falha
Diagnostico/Registros

Versão Plus:
Com placa de comunicação BUS opcional
+ ModBus ou BACnet
Com placa relé opcional
+ 1 entrada binária, máx. 100 ¿, máx. do cabo 10 m ou blindado.
+ 2 relés, máx. 5A, 30 VDC/250 VAC em carga resistiva
+ Sinal de saída em mA

Alimentação:
24 VAC/VDC ±15%.
100-240 VAC ±10%.
Frequência 50/60 Hz ±3 Hz.

Consumo elétrico:
24 VAC/VDC:
Operação: < 8 VA (VAC); < 4.5 W (VDC)
Standby: < 1 VA (VAC); < 0.5 W (VDC)
100-240 VAC:
Operação: < 9.7 VA (VAC)
Standby: < 1.8 VA (VAC)

Sinal de entrada:
0(2)-10 VDC, Ri 47 k¿.
Sensibilidade ajustável 0.1-0.5 VDC.
0.33 Hz filtro de baixa.
0(4)-20 mA Ri 500 ¿.
Proporcional:
0-10, 10-0, 2-10 ou 10-2 VDC
0-20, 20-0, 4-20 ou 20-4 mA
Intervalo proporcional dividido:
0-5, 5-0, 5-10 ou 10-5 VDC
0-4.5, 4.5-0, 5.5-10 ou 10-5.5 VDC
2-6, 6-2, 6-10 ou 10-6 VDC
0-10, 10-0, 10-20 ou 20-10 mA
4-12, 12-4, 12-20 ou 20-12 mA
Proporcional com duplo alcance (para variação):
0-3.3 / 6.7-10 VDC,
10-6.7 / 3.3-0 VDC,
2-4.7 / 7.3-10 VDC ou
10-7.3 / 4.7-2 VDC.
Configuração padrão: Proporcional 0-10 VDC.

Sinal de saída:
0(2)-10 VDC, max. 8 mA, min. 1.25 kO.
Versão Plus:
0(4)-20 mA, máx. 700 O.
Faixas: Veja “Sinal de entrada”.
Configuração padrão: Proporcional 0-10 VDC.

Característica:
Linear, EQM 0.25 e EQM 0.25 invertido.
Configuração padrão: Linear.

Tempo de atuação:
3, 4, 6, 8, 12 ou 16 s/mm
Configuração padrão: 3 s/mm

Força:
750 N

Temperatura:
Temperatura fluído: 0°C – +120°C
Ambiente operacional: 0°C – +50°C (5-95%RH, sem condensação)
Ambiente de armazenamento: -20°C – +70°C (5-95%RH, sem condensação)

Classe de proteção:
IP54

(todas as direções)

(conforme EN 60529)

Classe de proteção:
(conforme EN 61140).
100-240 VAC: Classe I.
24 VAC/VDC: Versão Plus com placa de relé opcional, Classe I.
Todas as outras versões, Classe III, segurança voltagem extra baixa.

Curso:
22 mm

Detecção automática do curso da válvula (detecção de curso).

Nível de ruído:
Max. 40 dBA

Peso:
1,6 kg

Conexão com a válvula:
Dois parafusos do tipo M8 com a válvula e conexão rápida com a haste.

Materiais:
Capa: PBT
Suporte: Alu EN44200

Cor:
Laranja RAL 2011, cinza RAL 7043.

Identificação:
IMI TA, nome do produto, código do item e especificação técnica.
Descrição da indicação por LED.

Certificação CE:
LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Norma do produto:
EN 60730.

(para áreas residenciais ou industriais)

Cabo:
Secção do fio*: 0.5-2.0 mm2
Classe de proteção I: H05VV-F ou similar
Classe de proteção III: LiYY ou similar
*) Nota: As secções transversais dos fios devem ser escolhidas de acordo com o consumo de energia do atuador e o comprimento da linha, de tal forma que a tensão de alimentação para o atuador não seja inferior à 20,4 VAC/VDC (24 VAC/VDC menos 15%).
No caso do sinal de entrada VDC em um atuador de 24 VAC / VDC, a queda de tensão na linha neutra deve ser menor que o nível de histerese definido para o sinal de entrada VDC.
