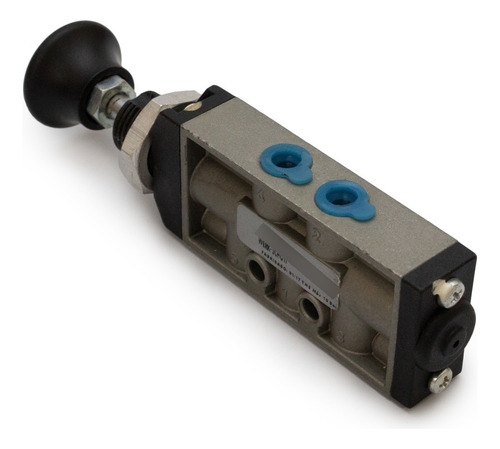

Valvula Pneumática Botão Mola 1/8 5vias 2 Posição Werk

Descrição

As válvulas da série 5000, também chamadas de Válvulas Miniatura, possuem um sistema de haste tipo carretel balanceado, que desliza por anéis e espaçadores, eliminando variações nos esforços dos atuadores, decorrentes de variações na pressão do ar que passa pelo corpo da válvula.

As válvulas da série 5000, devido ao seu tamanho reduzido, também são utilizadas para comandar outras válvulas.

FICHA TÉCNICA:

Marca: Werk Schott Pneumática
Referência Werk: 55202-00
Descrição do produto: Válvula Pneumática Botão Mola

Conexão: 1/8” BSP
Vias/Posições: 5/2
Vazão a 7 bar: 560 l/min

Cv: 0,39
Pressão de Trabalho: 3 a 10 bar
Pressão Mínima de Pilotagem: 3 bar

Temperatura de Trabalho: -10ºC a +80ºC
Tipo Construtivo: Spool (carretel)
Atuador: Botão Mola
Fluido: Ar comprimido filtrado e lubrificado / Gases inertes

Materiais:
Corpo: Alumínio
Vedações: Buna-N
Atuador: Alumínio

APLICAÇÕES:

As válvulas da série 5000 são válvulas de 3 e 5 vias, de 2 posições, usadas para acionamento de cilindros de simples ação (3 vias) ou dupla ação (5 vias) e/ou para comandar válvulas de grande porte, ideais para montagem de circuitos pneumáticos complexos.
