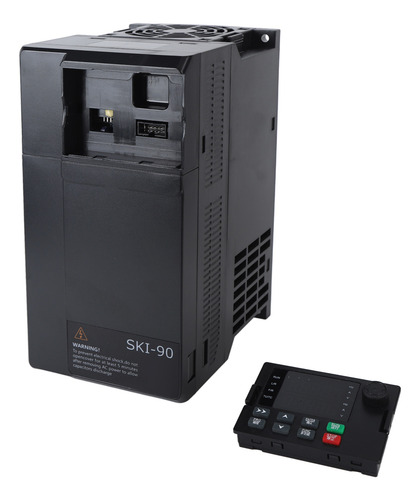

Velocidade Do Motor Vetorial De 7.5kw Com Acionamento Variáv

Descrição

Variador de frequência inversor vetorial de 7,5 KW Conversor de velocidade do motor 3PH AC380V Entrada AC0-380V

Característica de saída: ENTRADA
E SAÍDA: A tensão de entrada é 3PH AC380V, a tensão de saída é 3PH AC0-380V, adequada para motores de 7,5 KW e 10 HP para obter a regulação da velocidade do motor. DISPLAY DIGITAL: O conversor de frequência adota display digital de duas fileiras, que é claro e intuitivo, a operação do botão é simples e intuitiva CONVENIENTE. RÁPIDA DISSIPAÇÃO DE CALOR: O inversor adota um design de duto de ar independente com boa estabilidade e rápida dissipação de calor para evitar a máquina



contra superaquecimento. CAIXA DE PLÁSTICO: A caixa do inversor é feita de plástico ABS industrial, com forte resistência a chamas, resistência ao impacto, resistência ao calor, segura e confiável.FUNÇÃO MACRO: Pode realizar as funções de macro de abastecimento de água de pressão constante com um botão, macro gravador e macro máquina-ferramenta, eficiente e estável. BOM DESEMPENHO: O inversor adota um módulo IGBT integrado com forte capacidade de carga, boa estabilidade e grande torção de baixa frequência. Especificação: Tipo de item: Variador de Frequência Material: Retardador de Chamas
Modelo ABS: SKI90-7D5G/011P-4
Entrada: 3PH AC380V mais ou menos 15% 20,5A 50-60Hz
Saída: 3PH AC0-380V 17,0A 0-400Hz
Capacidade de energia: 11KVA
Motor adequado: 7,5KW 10HP Proteção contra supressão de sobretensão
: Quando a tensão do barramento atinge ou excede o ponto de supressão de sobretensão do barramento durante a operação do conversor de frequência, o conversor de frequência ajuste automaticamente a frequência de operação para suprimir o aumento da tensão do barramento, garantindo assim que o conversor de frequência não cause proteção contra sobretensão devido ao barramento excessivo
Proteção contra supressão de sobrecorrente: Durante a operação, através do monitoramento em tempo real da corrente de carga, ela a limita automaticamente a não exceder o ponto de supressão de sobrecorrente definido para evitar falhas causadas por corrente excessiva.
Esta função é particularmente adequada para cargas com grande inércia ou mudanças severas.
Tipo de sinal de terminal Nome do terminal Descrição Fonte de alimentação externa de +10V Fonte de alimentação externa de +10V Fonte de alimentação externa de +10V, corrente máxima de saída: 150mA (com proteção contra curto-circuito) Fonte de alimentação de
trabalho de potenciômetro externo,
faixa de resistência do potenciômetro: 1-5k Omega
24V COM Fonte de alimentação externa de +24V, geralmente usado como terminais digitais de entrada e saída Fonte de alimentação e fonte de alimentação de sensor externo



Corrente máxima de saída: 200mA Terminal
analógico Al1 GND Terminal de entrada analógica 1 Faixa de entrada: DC0-10V 0-20mA, determinada pelo parâmetro P437 Impedância de entrada:
22k Omega para entrada de tensão, 500 Omega para entrada de corrente
Al2 GND Terminal de entrada analógica 2 Faixa de entrada: DC0-10V 0-20mA, determinada pelo parâmetro P4-37 Impedância de entrada: impedância de entrada de tensão
22kQ, corrente impedância de entrada 500 Omega AO1 GND Terminal de saída analógica 1 Faixa de tensão de saída: 0V-10V Faixa de corrente de saída: 0mA-20mA, 4-20mA (selecionável P5-23) Terminal de saída analógica AO2 GND 2
Faixa de tensão de saída: 0V-10V
Sem função de saída de corrente A
tampa do jumper J1 na placa de controle principal isolada para a posição AO2, placa de controle principal não isolada
A placa de controle não tem essa função Entrada digital
X1 COM A entrada digital 1 HD1 (X5) também pode ser usada como um canal de entrada de pulso de alta velocidade, além dos recursos X1-X4
Frequência máxima de entrada: 50kHz
Impedância de entrada: 1k
Faixa de tensão Omega na entrada de nível: Entrada digital 5V-30V
X2 COM 2 X3 Entrada digital COM 3 X4 Entrada digital COM 4 HDI COM (terminal X5) Entrada digital 5 de alta velocidade Terminal de entrada de pulso
A+ B- RS485 Comm A+ é a entrada positiva do sinal diferencial de comunicação 485, B- é a entrada negativa do sinal diferencial Saída digital Y1 COM Saída de coletor aberto Quando usado como coletor, terminal de saída de circuito aberto (tampa de ligação J1 na placa de controle principal isolada 90 para a posição AO2), terminal de pulso de alta velocidade HDO COM Restrito pelo código de função P5-00 HDO seleção do modo de saída, saída como um pulso de alta velocidade com uma frequência máxima de 50kHz; Quando emitido como um circuito aberto de coletor, o mesmo que Y1 K1A K1B Descrição do contato do terminal K1C Relay 1: A: Ponto comum, B: Ponto normalmente fechado, C: Normalmente ponto aberto
Capacidade de condução: AC250V, 3A; DC 30V, 1A

Lista de pacotes: 1 x
conversor de frequência 1 x
manual do usuário

Aviso:
Tenha cuidado ao usar eletricidade.

**NOTA**
Se você tiver alguma dúvida, convidamos você a entrar em contato conosco por meio de MENSAGENS para ajudá-lo o mais rápido possível.
