Voltímetro Digital Trifásico Vth1400r P802 90-240vca Tholz

Descrição

Voltímetro Trifásico Vth1400R - 90 240vca - P80 48x48 Tholz

[Acompanha]

- 1 Voltímetro Trifásico Vth1400R
- - - - - - - - - - - - - - - - - - - - - - - - - - -
[Descrições dos itens acima]

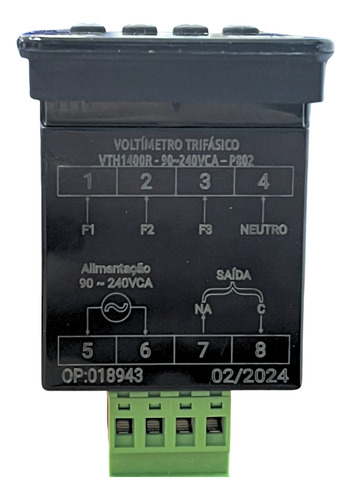

Voltímetro Trifásico Vth1400R

[Descrição do produto]
- O VTH consiste em um voltímetro trifásico, capaz de indicar e monitorar tensões AC na faixa de 6 a 600V, indicar frequência da rede de 1 a 100Hz, além de monitorar sequência e falta de fase.
- O instrumento possui uma saída de alarme configurável, atendendo a uma vasta gama de aplicações.
- O alarme pode ser configurado como inferior, superior, de banda com lógica dentro da faixa e fora da faixa.
- Há também a possibilidade de configurar o alarme para modo memorizado e o tempo de retardo para detecção da condição de alarme.
- Também podem ser atribuídas à saída de alarme a detecção de frequência fora de um valor aceitável, sequência de fase incorreta e falta de fase.
- A visualização das tensões é feita através de um display de quatro dígitos vermelhos, com indicação das grandezas exibidas com ponto decimal, sendo estas indicadas de forma alternada e com tempo de alternância definido pelo usuário.
- Integrado ao display estão as indicações de fase exibida e status da saída de alarme.
- O aparelho é indicado para utilização em sistemas que requeiram o monitoramento em uma rede de tensão alternada, indicador de tensão, proteção de motores, proteção de sistemas elétricos, monitoramento de falta de fase, monitoramento de sequência de fase, monitoramento de sequência de fase, entre outras aplicações.

[Características Técnicas]
- Caixa em plástico policarbonato.
- Acesso à programação protegido por senha.
- Display quatro dígitos vermelhos com LED’s integrados.
- Peso 118g
- Dimensões 48x48x75 mm
- Recorte para fixação em painel 42,5x42,5 mm
- Tensão de alimentação 90/240VCA
- Consumo entrada de tensão <0,4VA Precisão 0,75% FE +/- 0,5V
- Saída de alarme saída a relé 5A

[Outras observações]
- A alimentação do controlador deve ser proveniente de uma rede própria para instrumentação, caso não seja possível sugerimos a instalação de um filtro de linha para proteger o controlador.
- Recomendamos que os condutores de sinais digitais e analógicos devem ser afastados dos condutores de saída e de alimentação, e se possível em eletrodutos aterrados.
- Sugerimos a instalação de supressores de transientes (FILTRO RC) em bobinas de contatores, em solenóides, em paralelo com as cargas.
- 1 display indica a tensão na fase correspondente ao informado pelos leds de sinalização, em programação indica o mnemônico do parâmetro ou valor a ser programado.
- Led indicador de grandeza mensurada.
- Led’s sinalizadores de fase visualizada no display.
- Led de sinalização da saída de alarme.
- Tecla de programação, utilizada para confirmar alterações nos parâmetros.
- Tecla de incremento utilizada para avançar parâmetros, incrementar valores ou exibir tensões máximas.
- Tecla de decremento utilizada para retroceder parâmetros, decrementar valores ou exibir tensões mínimas.
- Tecla auxiliar utilizada para resetar as tensões máximas e mínimas, reset do alarme ou salvar e sair da configuração de parâmetros.
