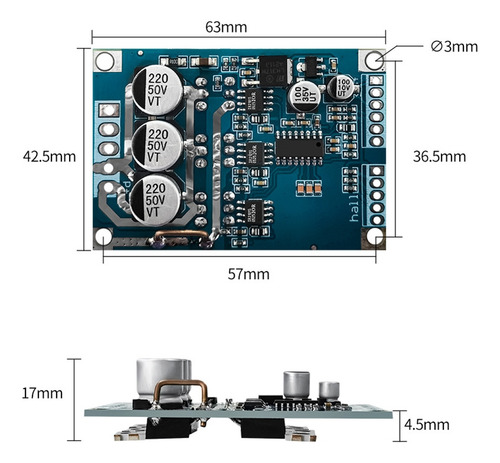

. Módulo De Driver 12v-36v 500w Brushless Motor Driver

Descrição

Como a sequência de fiação do motor não corresponde necessariamente à sequência de fiação da placa, ela precisa ser ajustada. Por favor, preste atenção! Se a sequência de fiação estiver errada, ela não poderá iniciar normalmente, a corrente não girará na inicialização, etc., e o uso forçado queimará a placa do driver.!!

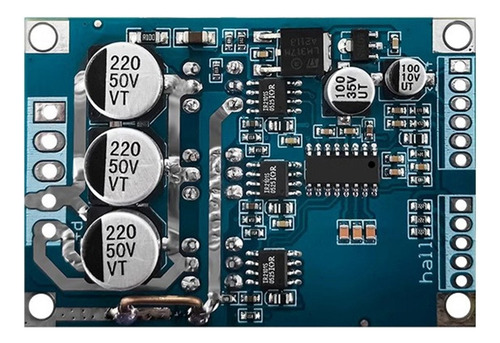

Entrada de alimentação da placa de acionamento do motor de 12-36v, Vcc é a fonte de alimentação positiva e Gnd é a fonte de alimentação negativa.
Entrada de sinal Hall: Ha, Hb e Hc correspondem ao motor, respectivamente.
Quando a fonte de alimentação de 5v é conectada ao motor, o sinal Hall é positivo e quando a fonte de alimentação Gnd é conectada ao motor, o sinal Hall é negativo. A
placa controladora de acionamento do motor sem escova requer instalação profissional, fácil de transportar e armazenar.
Terminal de alimentação Saída: VCC (fonte de alimentação positiva); GND (negativa); MC (fases W do motor); MB (fases V do motor); MA (fase do motor)

Definido para o controle lado:
terminal de controle GND terra
VR a extremidade reguladora 0-5V (correspondente a 10% da velocidade do motor) Controle de reversão ZF (conectado a 5V ou

terra pode carregar o motor (direção de rotação)
M (saída de pulso do tacômetro (dependendo do número de pólos do motor correspondente ao número de pulso por rotação do número de saída).
Terminal de controle de ativação EL (conectado a 5V para funcionamento em terra e depois 5V, aterrando as paradas do motor)

Terminal de controle de 5V 5V para os terminais do corredor: 5V, potência Hall positiva; Ha, sinal Hall; Hb, sinal Hall; Hc, Hall Signal; GND Terminal de controle negativo Hall para SET: 1.
Os métodos de fiação de controle de velocidade do motor: a velocidade disponível do sistema potenciômetro também pode ser conectada ao controle MCU, quando o potenciômetro controla a fiação, o pino médio do potenciômetro é conectado à porta de velocidade VR, o potenciômetro conectado às duas extremidades de 5V e a tensão do terminal GND é mais rápida 2.
Métodos de fiação do controle da direção do motor: você pode alternar o controle. O controle também pode ser conectado ao controle MCU, ao GND em uma direção e, em seguida, em uma direção 5V 3. Sinal de velocidade de pulso: saída alta e baixa. IC não pode
