.. Adaptador De Programador Para Caixa De Fonte De

Descrição

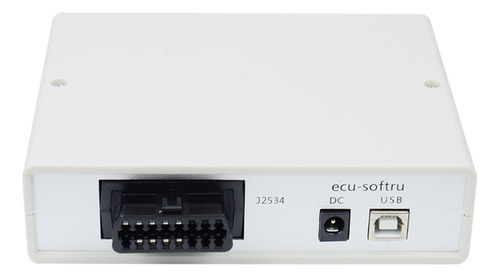

USB: projetado para se conectar ao computador. Ele se conecta quando o conversor USB-UART integrado é ativado;
DC: projetado para alimentar o circuito integrado e a ECU conectada. Recomenda-se usar apenas unidades de qualidade com uma tensão de saída de 12 V.
Ao ler a senha, quando não for possível fazê-lo no veículo, deve-se levar em consideração que os conversores de alta tensão das ECUs consomem uma corrente bastante alta ao iniciar, o que pode ativar o mecanismo de proteção ou até mesmo causar danos à fonte de alimentação; o
J2534 (OBD-II-F): projetado para conectar a interface de mesmo nome ao OBD D-II; o DB-15: projetado para se conectar ao conector principal da ECU. Recomenda-se usar cabos 14P600KT02, 14P600KT03 ou similares;
IDC-26: projetado para ser conectado diretamente à placa ECU ou através do adaptador à placa especial.


Recomenda-se usar o cabo 14P600KT06 ou um análogo para o Tricore GP. Recomenda-se usar o software F-l-a-s-h Development Toolkit para CPUs Renesas f-l-a-s-hing. POTÊNCIA: controle de potência.

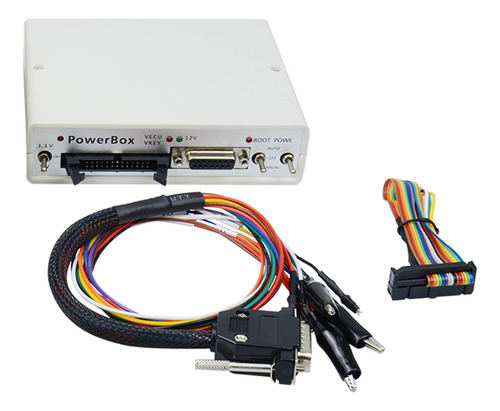

A ferramenta possui três modos de alimentação da ECU: OFF permite eliminar todos os sinais de alimentação e controle dos conectores IDC-26 e DB-15; MANUAL fornece energia aos terminais VECU e VKEY e às saídas de controle, dependendo; AUTO, controle automático, neste modo a energia é controlada pelo programa de carregamento com o sinal L (OBD-II de 15 pinos) BOOT: controle

simultâneo dos sinais BOOT, RESET e CNF1 (3,3 V): DESLIGADO, permite eliminar todos os sinais de controle do conector DB-15; puxe MANUALMENTE RESET e BOOT para o sinal negativo e

CNF1 a +3,3 V; AUTO, controle automático, neste modo os sinais BOOT, RESET e CNF1 são controlados simultaneamente pelo programa de carregamento (OBD-II de 12 pinos, OEM12)
Cor: branco

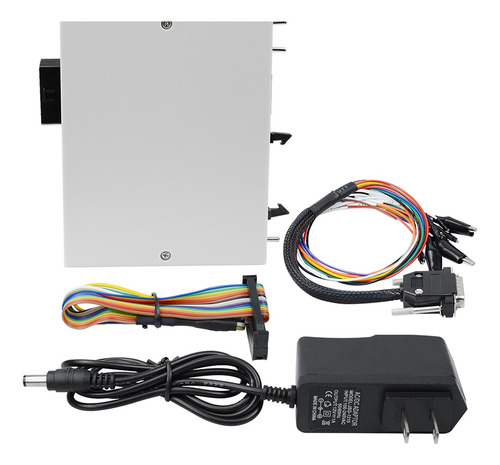

Material: plástico Conteúdo da embalagem: 1 conjunto de caixa de alimentação
