Características do produto

Marca	Generic
Modelo	OEM

Descrição

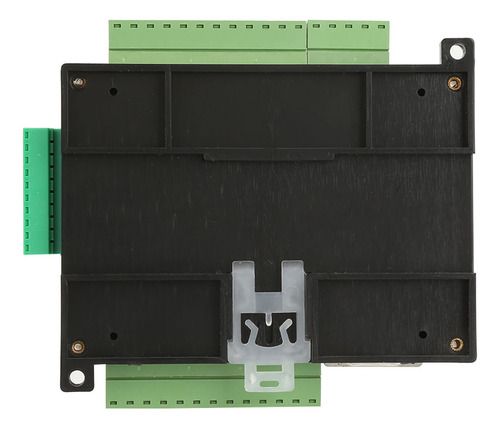

Controlador PLC 24V 24MT 6 entradas analógicas MCU de 32 bits 14 entradas 10. Placa de saída de transistor

Característica:
Escrevendo aplicativos em linguagem de escada, suporte GXDeveloer, GXWork2. Suporte para links de interface homem-máquina, o aplicativo é exatamente o mesmo que FX3. A porta de programação é uma porta para download de programas e comunicação com a interface homem-máquina. Este PLC adota MCU de 32 bits de nível industrial com forte antiinterferência, e sua velocidade de operação excede em muito a entrada original FX3U.14 pontos e a saída de 10 transistores da placa. Especificação: Características

: A
escrita de aplicativos em linguagem de escada suporta GX-Develoer, GX-WORK2.
Suporte para links de interface homem-máquina, o aplicativo é exatamente igual ao FX3U. Suporta programação, download e
monitoramento de escada. A porta de programação é
uma porta para download de programas e comunicação com a interface homem-máquina. Este PLC adota MCU de 32 bits de nível industrial com forte anti-interferência e sua velocidade de execução excede em muito a FX3U original. Este PLC adota MCU de 32 bits de nível industrial com forte anti-interferência e sua velocidade de execução excede em muito a FX3U original.
Este PLC adota MCU de 32 bits de nível industrial com forte anti-interferência e sua velocidade de execução excede em muito a FX3U original. A taxa de transmissão C é 38400. Entrada de 14 pontos e saída de 10 transistores da placa. Y0-
O transistor Y3 pode emitir um pulso de até 100K. O
transistor Y4-Y7 pode emitir um pulso de até 12K. O
Y0-Y10 também pode ser usado para saída comum, que pode acionar degraus, válvulas solenóides, cilindros e outras cargas DC 24V. A placa é alimentada por DC 24V.

Não insira tensão AC ou 220V.
Especificação:

Taxa de transmissão: 38400

Fonte de alimentação: 24VDC Potência de
entrada

DC 24V

Número de etapas:

8000 etapas; 2 portas de comunicação: 1 porta de comunicação serial RS232 (DB9) é protocolo Fx3u 38400, 7, E, 1; 1 RS485 (opção 485) (o protocolo de comunicação pode ser definido D8120) Ponto de entrada X componente XO-X27, DC24 entrada, baixa ativa.

X0-5 é a porta de entrada de contagem de alta velocidade (12KHZ) O

componente Y do ponto de entrada

YO-Y3 é a saída do transistor, a corrente de saída do transistor é 500mA, mais o diodo de roda livre pode chegar a 4A; YO-Y3 é a saída de pulso de 100K de 4 canais, a corrente de saída é 500mA, mais o diodo de roda livre pode chegar a 4A.; Y4 ~ Y11 é o transistor comum saída Pode acionar diretamente a carga de 24V3A Entrada analógica 6 entradas analógicas, precisão de 12 bits (3 voltagens 0-10V, 3 correntes 0-20MA); leia analógico com instruções RD3A Saída analógica 2 saídas analógicas, precisão de 12 bits, tensão de saída: 0-10V.

Tensão analógica de saída com comando WR3A

Relé intermediário M

MO-M3071, a faixa de armazenamento de desligamento pode ser definida como MO-M1023, o

ponto de etapa padrão M500-M1023 S

S0-1023, a faixa de armazenamento de desligamento pode ser definida como S0-S1023, o temporizador padrão S500-S9999 100Ms TO-T199, desligamento cumulativo, exceto T184-T199 9 temporizador de 10 Ms T200-T249, desligamento cumulativo, salve T246-T249 temporizador de 1 Ms T250-T383, onde T250-255 é o contador cumulativo de 16 bits CO-C199,

economize energia C100-199 Contador de

32 bits

C200-C219, economize energia C220-C234 Contador de

alta velocidade de 32 bits

C235-255; C235-240 é um contador monofásico, sem multiplicador; C241-240 é um contador monofásico, 2 vezes a frequência; C247-249 é um contador bifásico, sem multiplicador; C250-252 é um contador bifásico, 2 vezes a frequência; C253-255 é um contador bifásico, 4 vezes o registro de frequência D DO-D7999, a faixa de armazenamento de desligamento pode ser definida como DO-7999. Ponteiro de endereçamento indireto V, Z VO-7, Z0-7 O

salto da sub-rotina P número

PO-63

Eu interrompo O

XO-5 é interrompido do lado de fora. Interrupção do temporizador (1MS é a unidade).

Contra-interrupção O

componente especial M

M8000 é normalmente fechado durante a execução, o M8002 é alimentado por pulso, M8011 é pulso de 10 Ms, M8012 é pulso de 100 Ms, M8013 é pulso de 1 s, M8014 é pulso de minuto.

Mnemônico, nome

Função

LD A operação inicia normalmente

contato aberto A operação LDI inicia contato normalmente fechado LDP A operação de detecção de borda ascendente começa

LDF A operação de detecção de borda descendente começa
Contatos

normalmente abertos da série AND Contatos

normalmente fechados da série ANI

ANDP

Verifique a conexão serial na borda superior

ANDF

Detecção de borda descendente

OU

Contato paralelo normalmente aberto ORP Conexão paralela

normalmente fechada ORP Conexão paralela detectada

ORP Conexão

paralela detectada

ORF

Detecção de borda descendente Conexão paralela da

série ANB entre blocos de circuito

ORB

Conexão paralela entre blocos de circuito

OUT Unidade de saída da bobina SET A

ação da bobina permanece

RST

Remova a linha de retenção de movimento úmido

PLS Saída de

borda ascendente da bobina

PLF Saída de

borda descendente da bobina

ALT

Saída alternativa

MC

Ponto de conexão de cadeia comum com comando de bobina MCR Comando comum de liberação de contato MPS Armazenamento operacional MRD

Leitura de

armazenamento MPP Leitura de armazenamento e redefinição

INV

O resultado da operação é invertido

FIM do programa

Instruções de escada de 4 degraus

STL

Início da escada de

chamada RET

Fim da escada de escalada

SRET

Retorno de sub-rotina

Lista de pacotes:

1 x controlador PLC
Nota:
Observe que o novo tipo e o tipo antigo deste produto serão enviados aleatoriamente e certifique-se de que você Não se preocupe antes de fazer o pedido.
